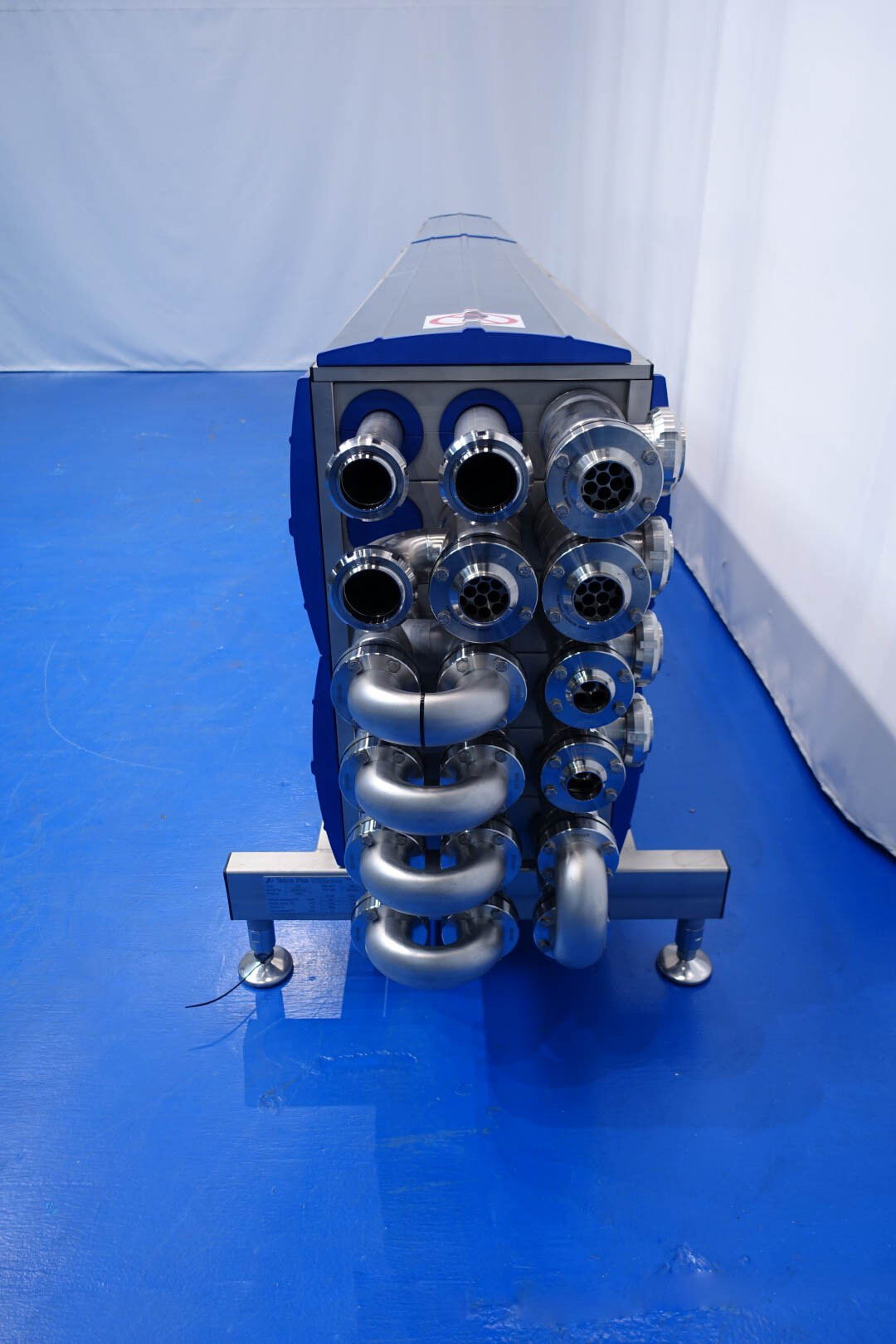

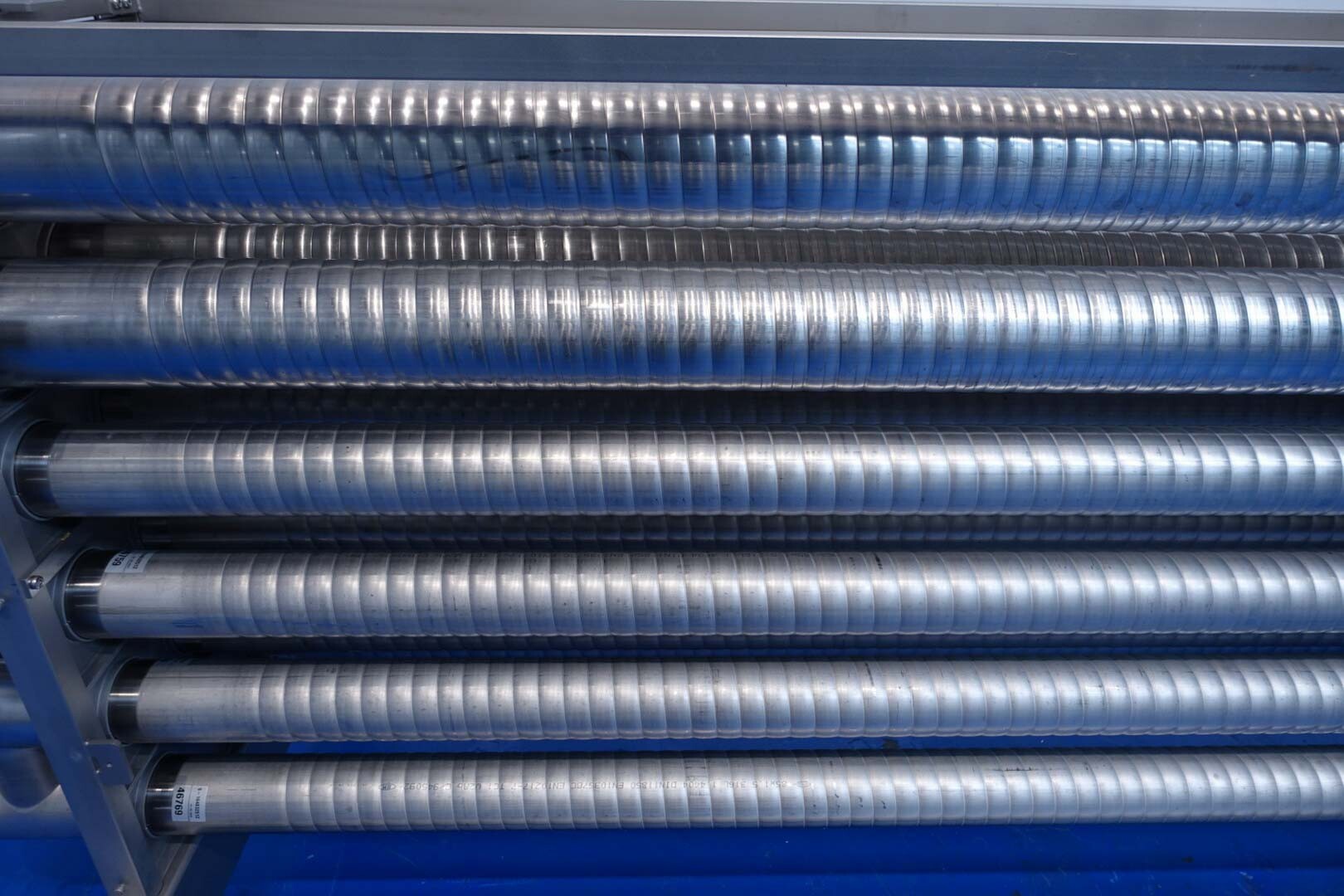

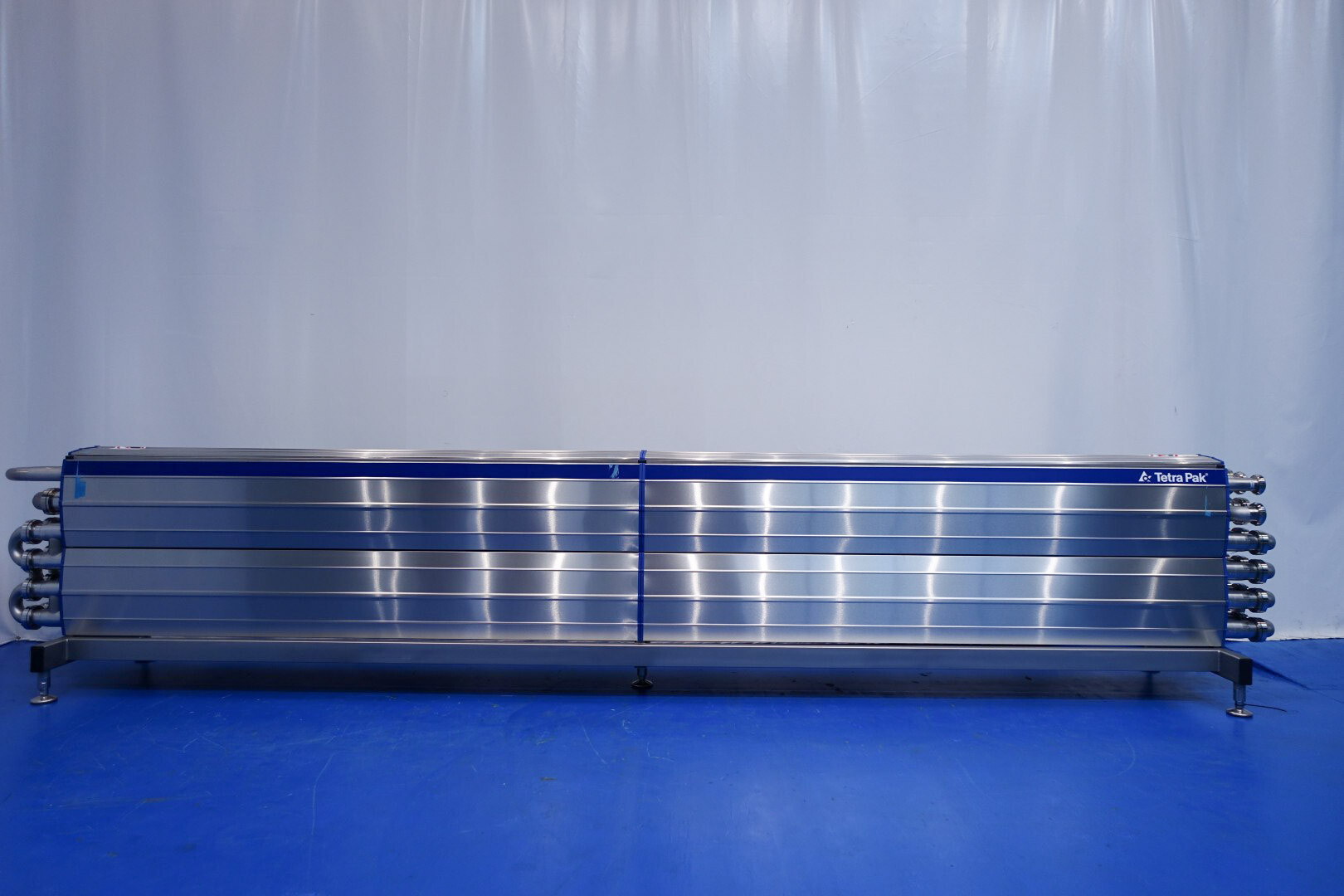

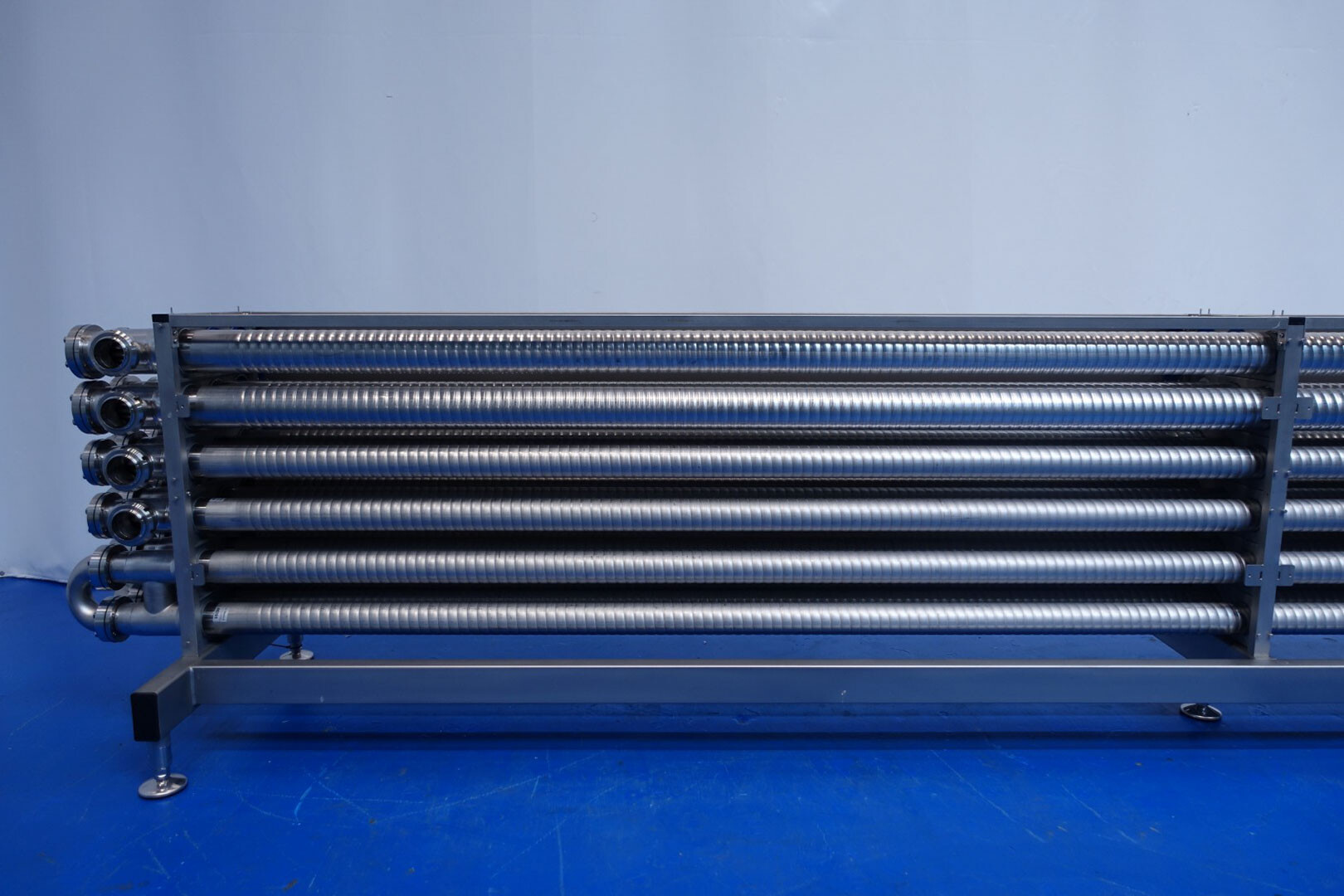

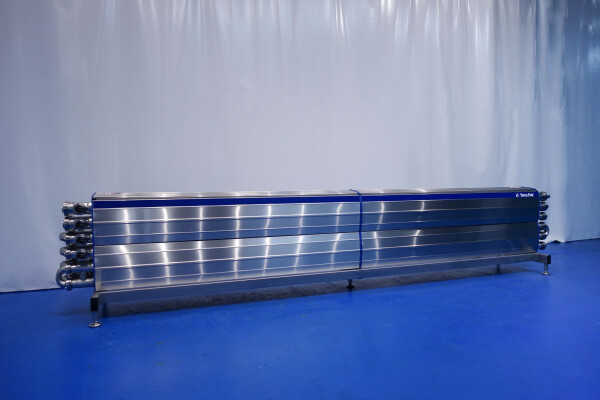

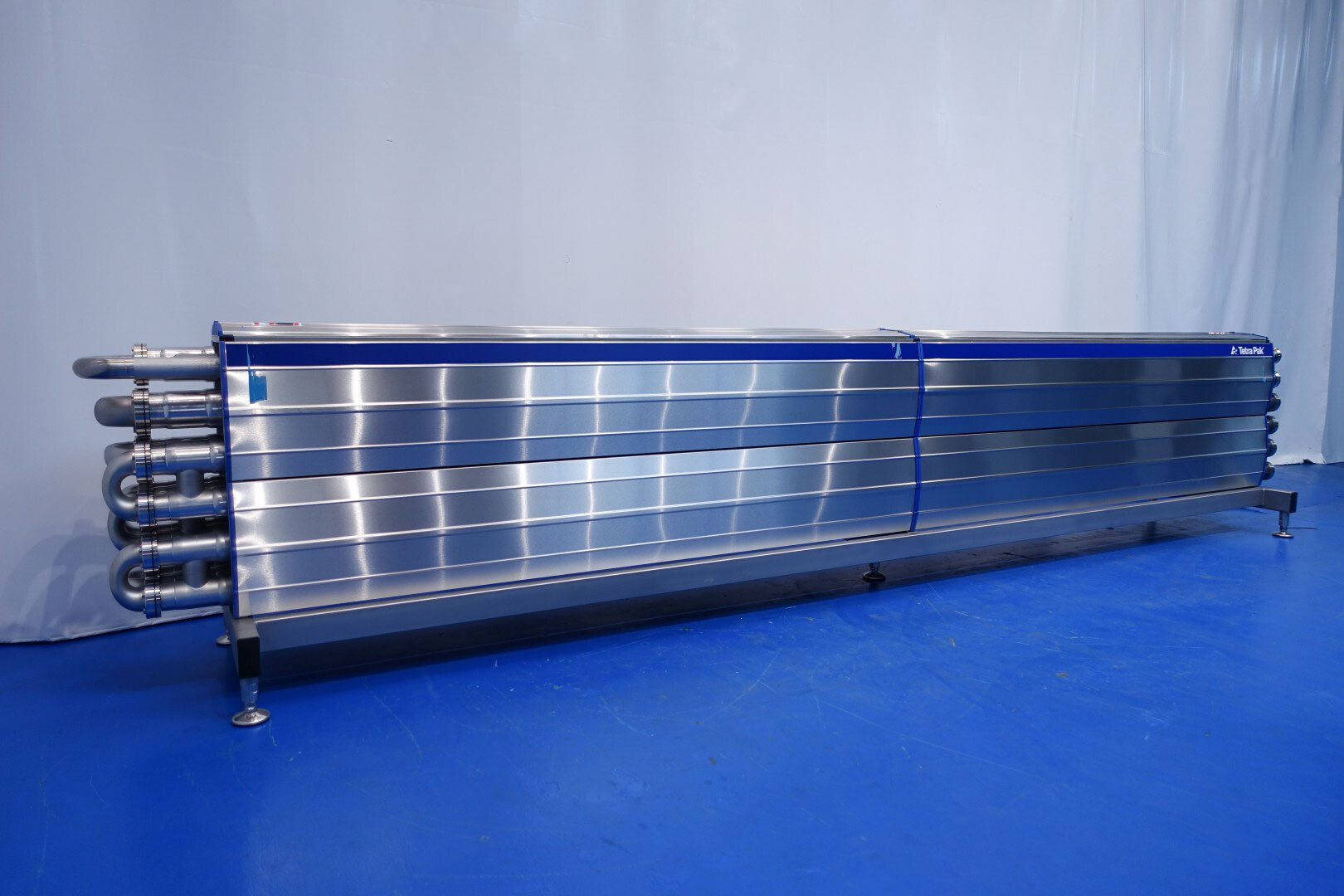

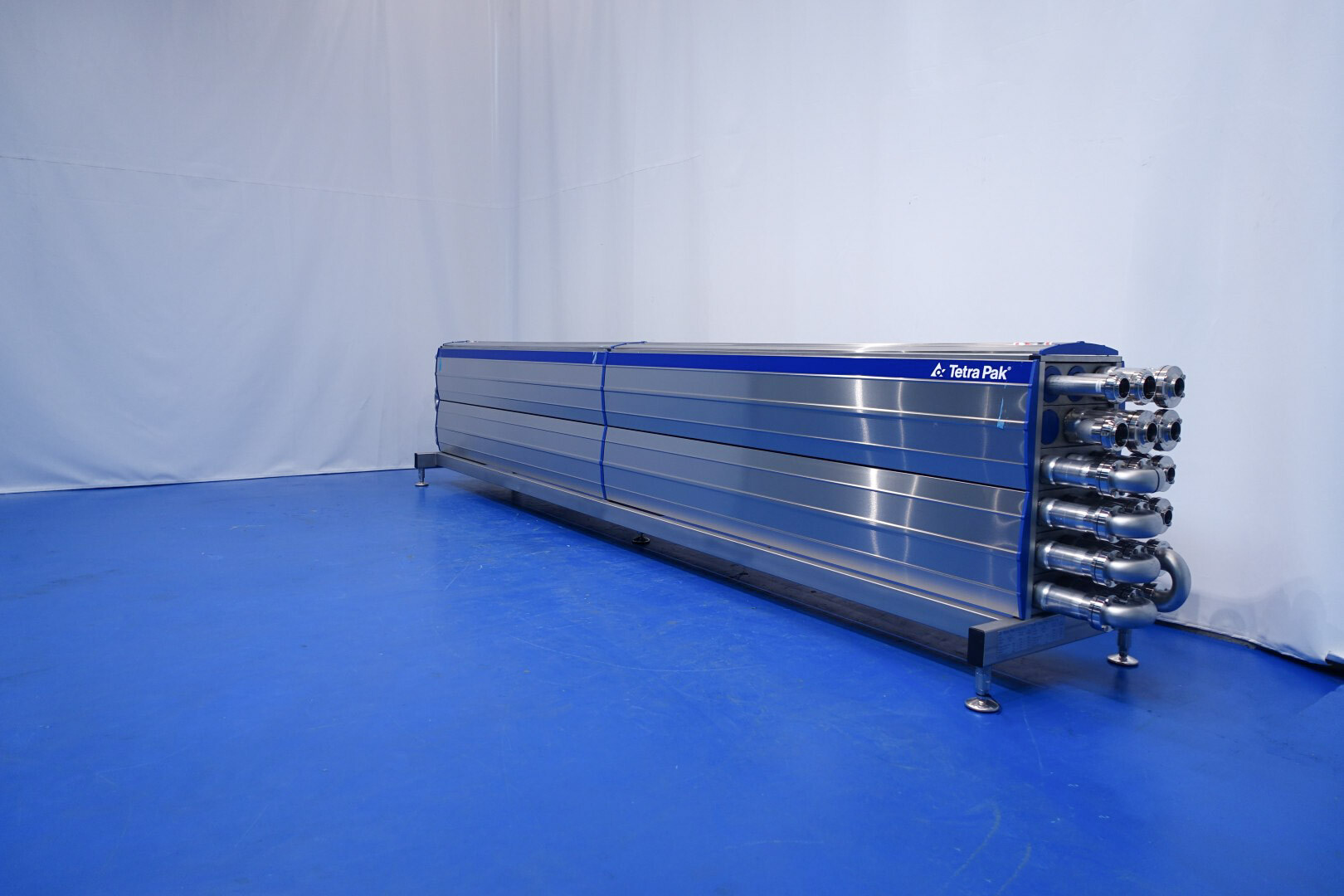

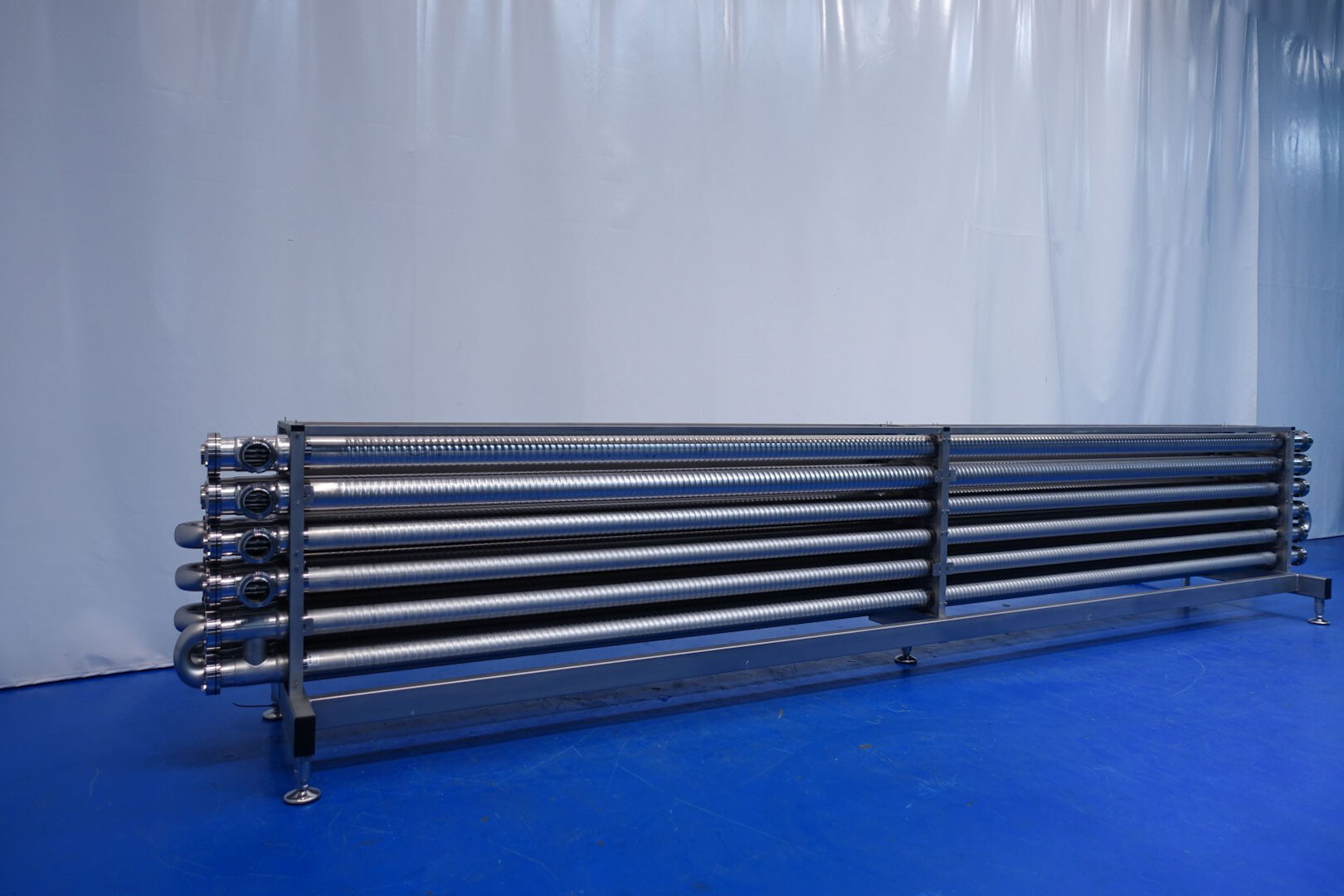

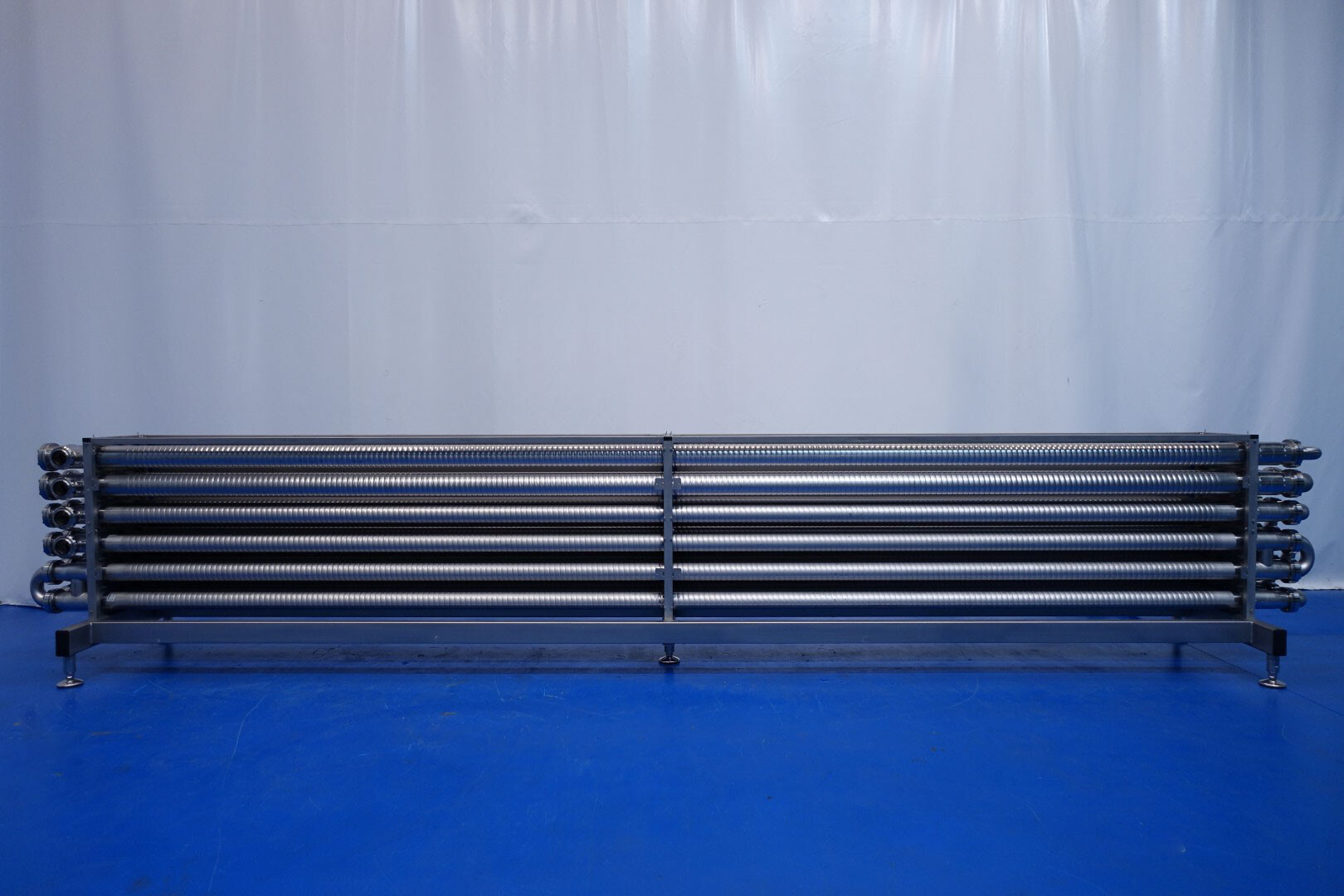

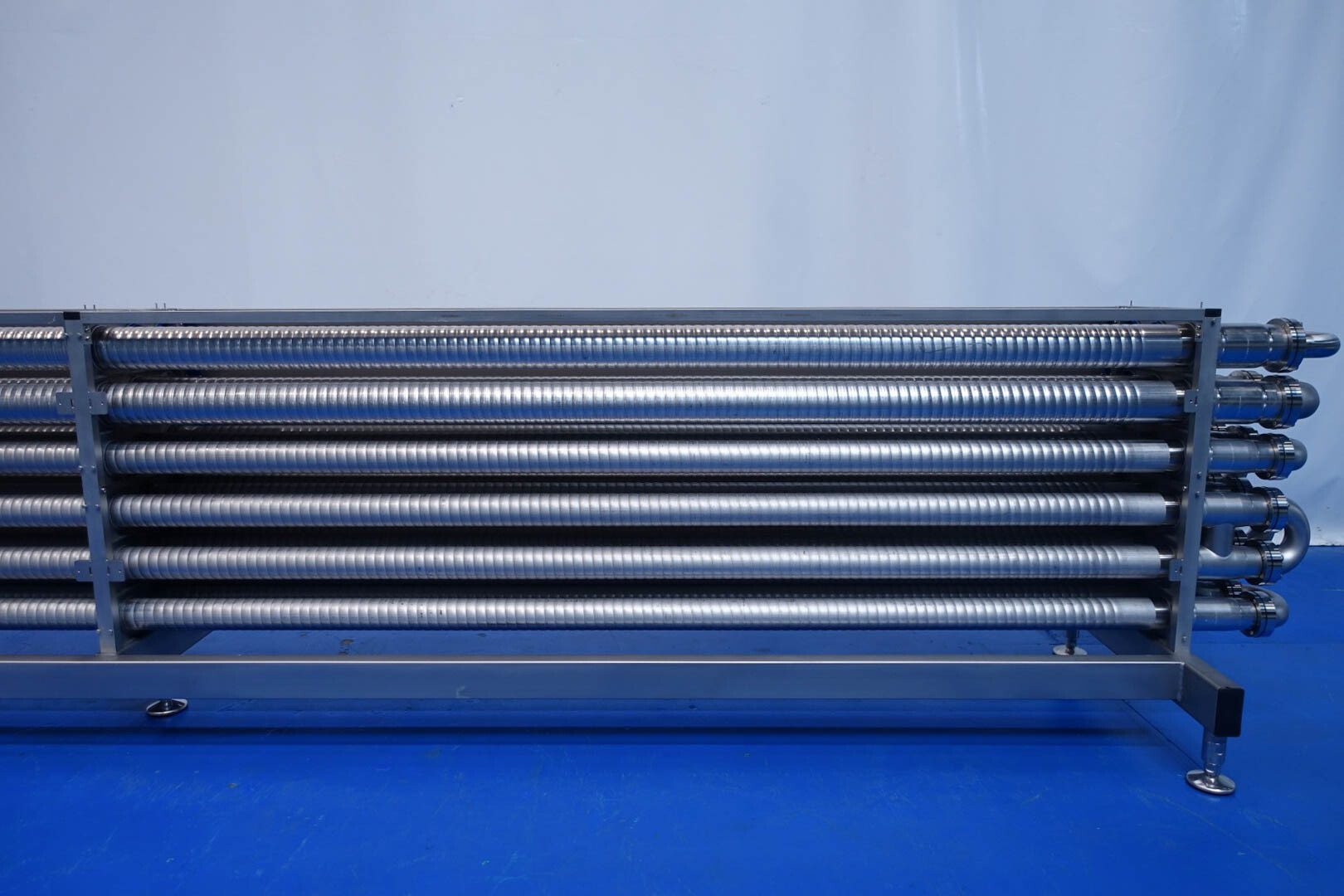

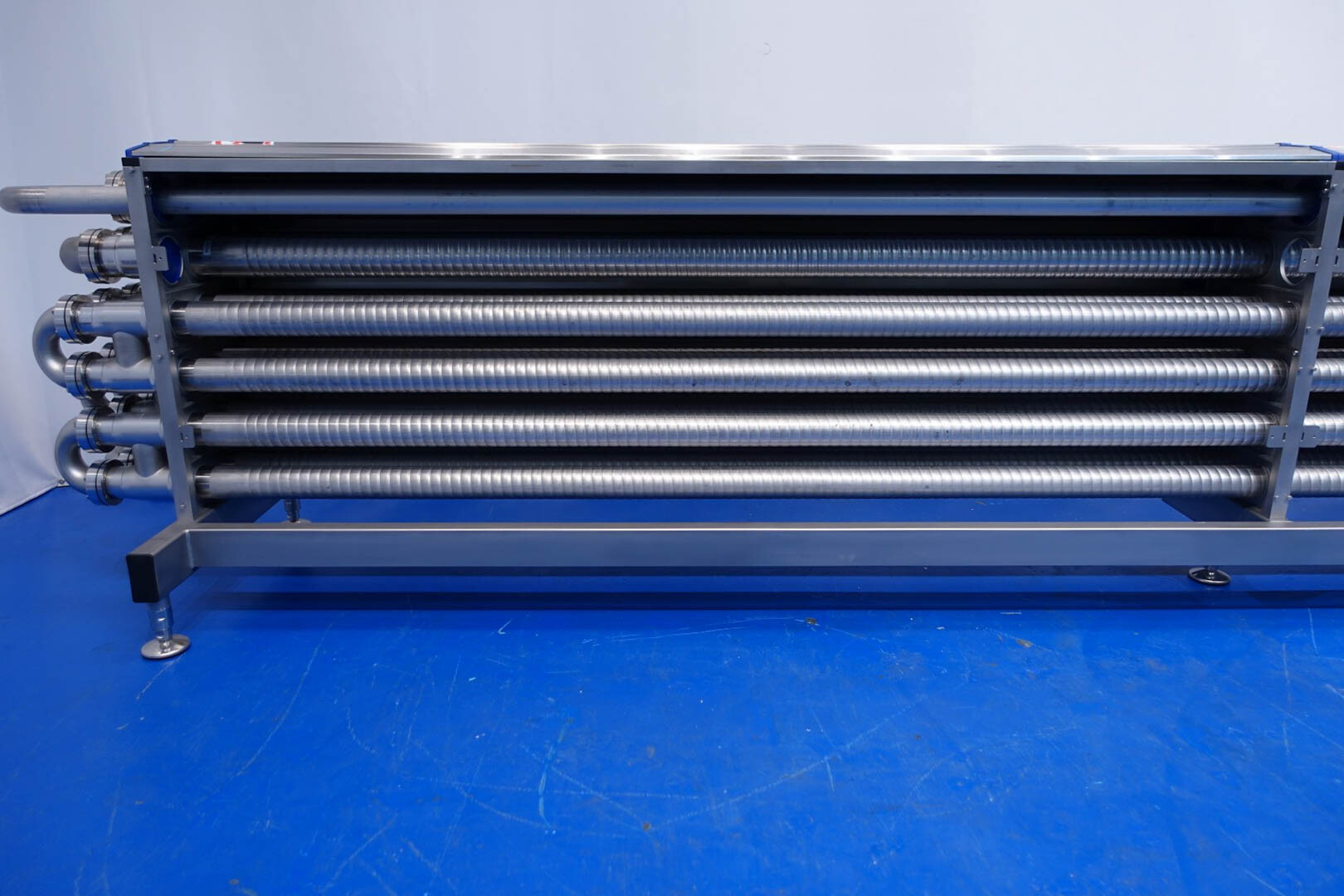

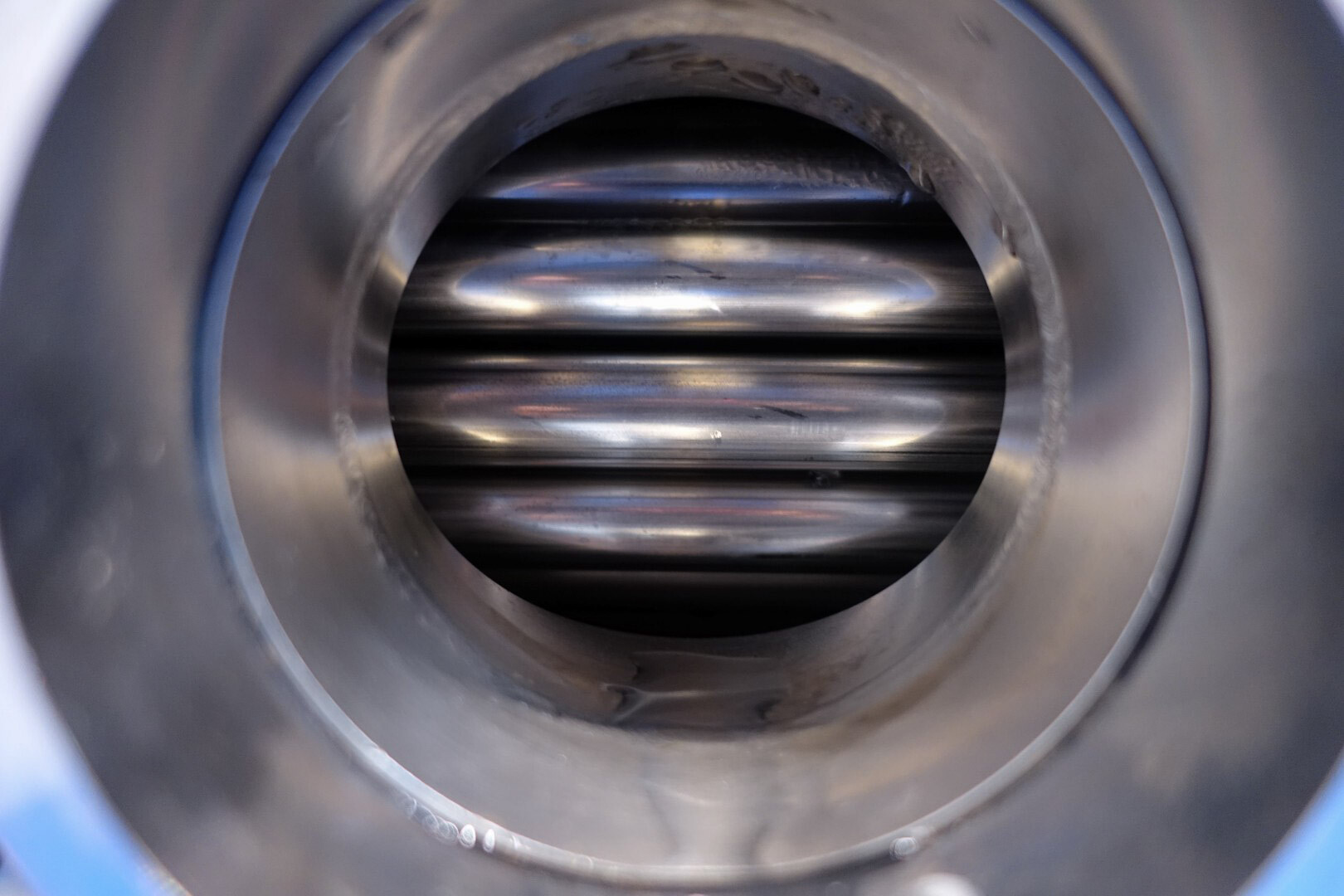

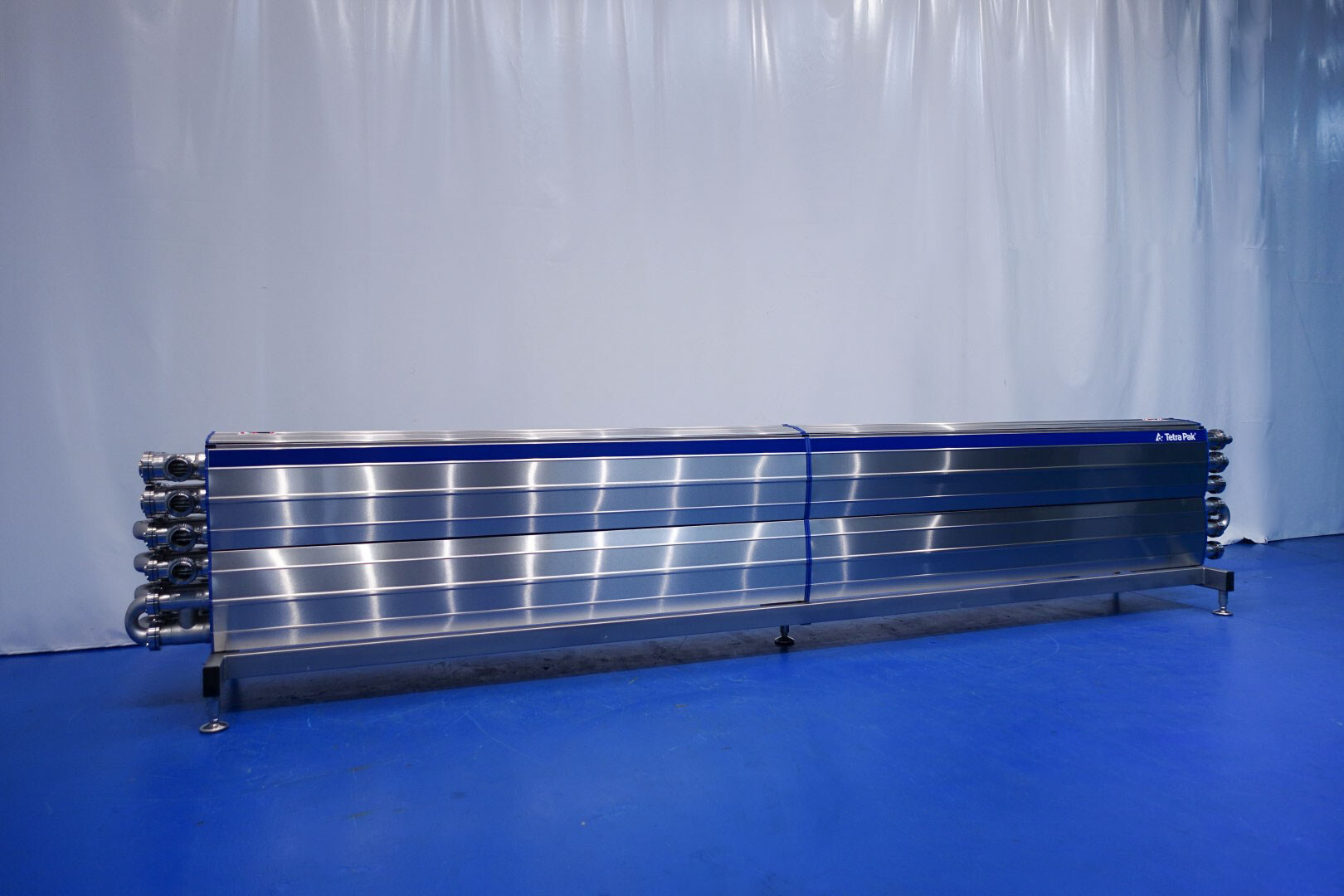

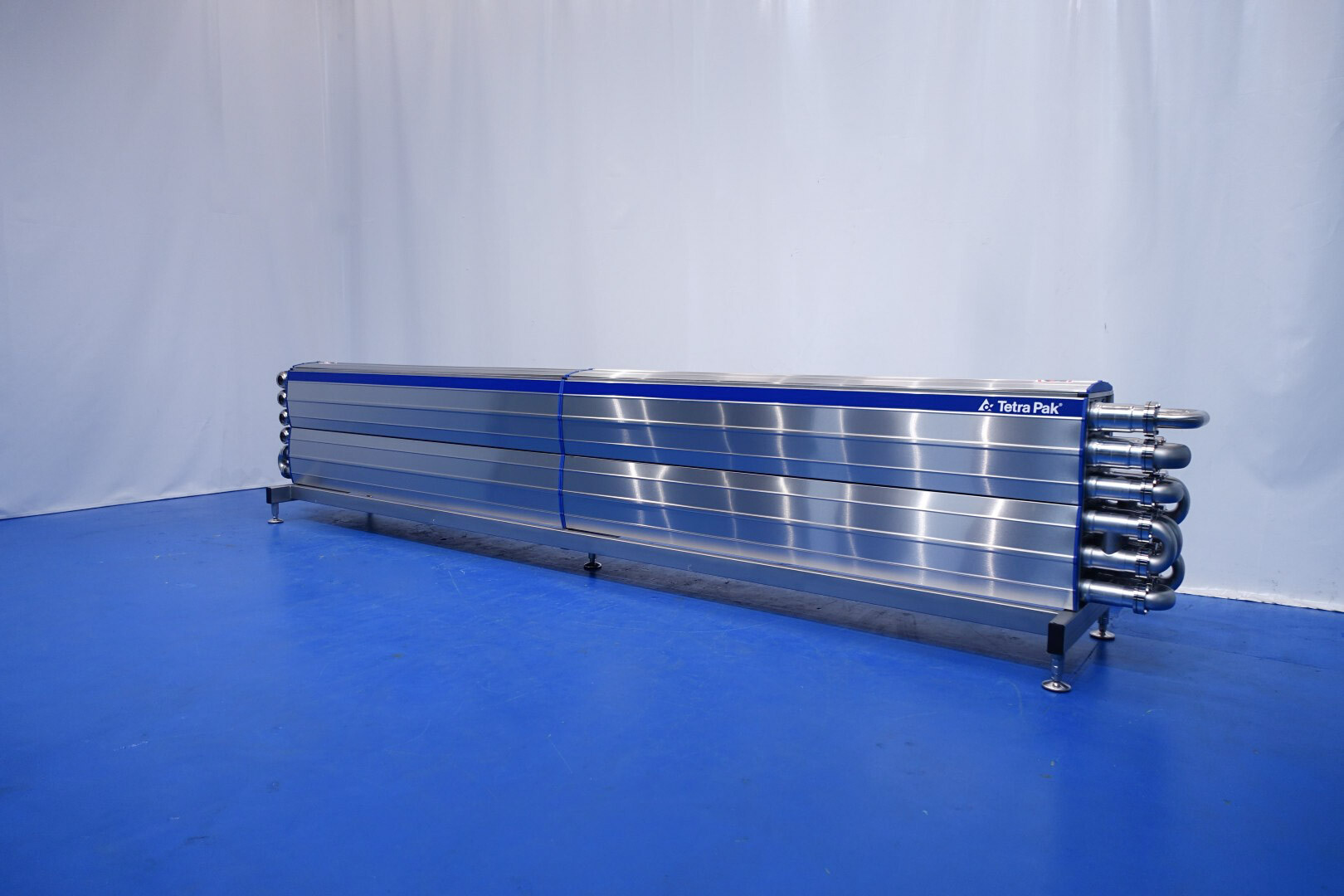

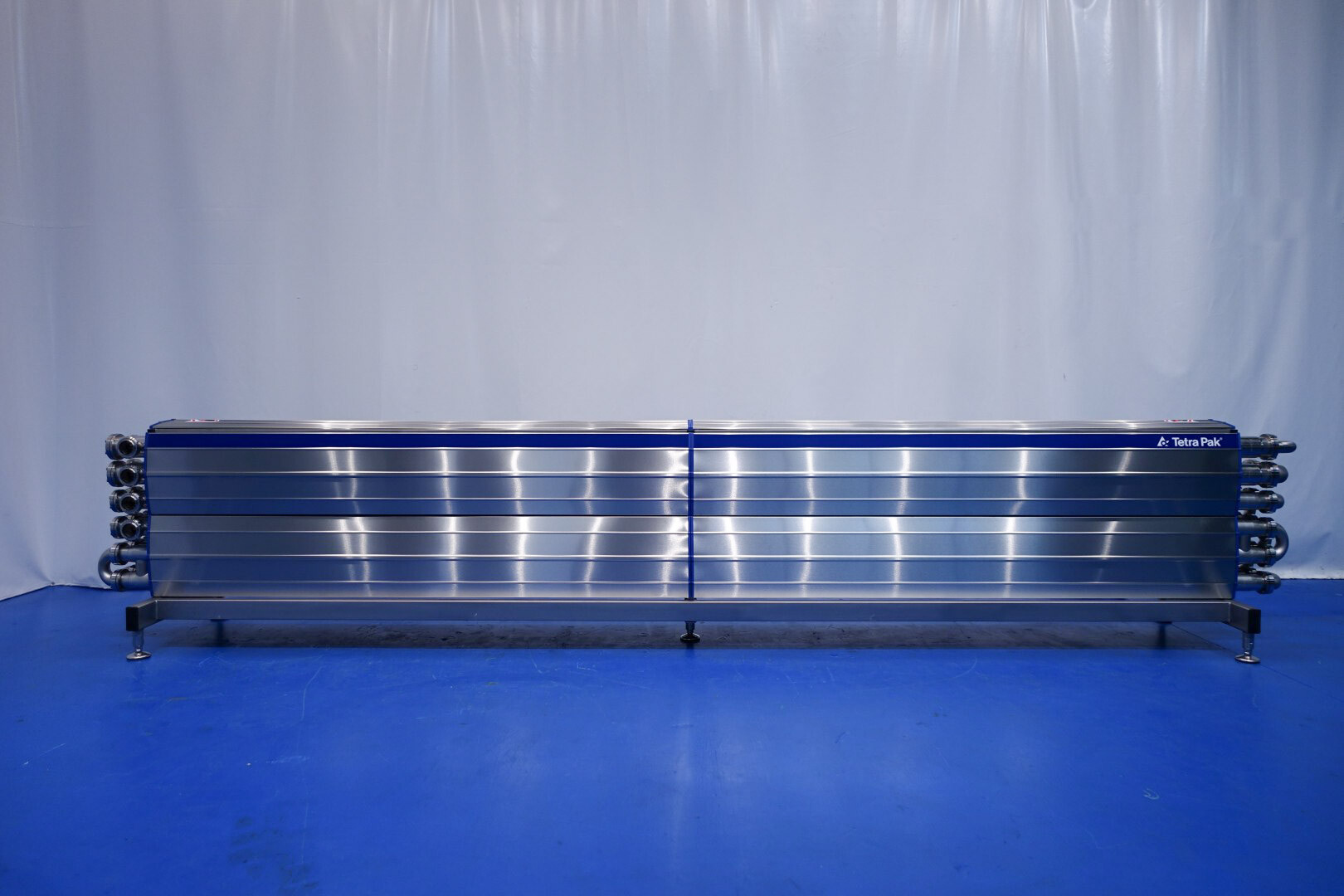

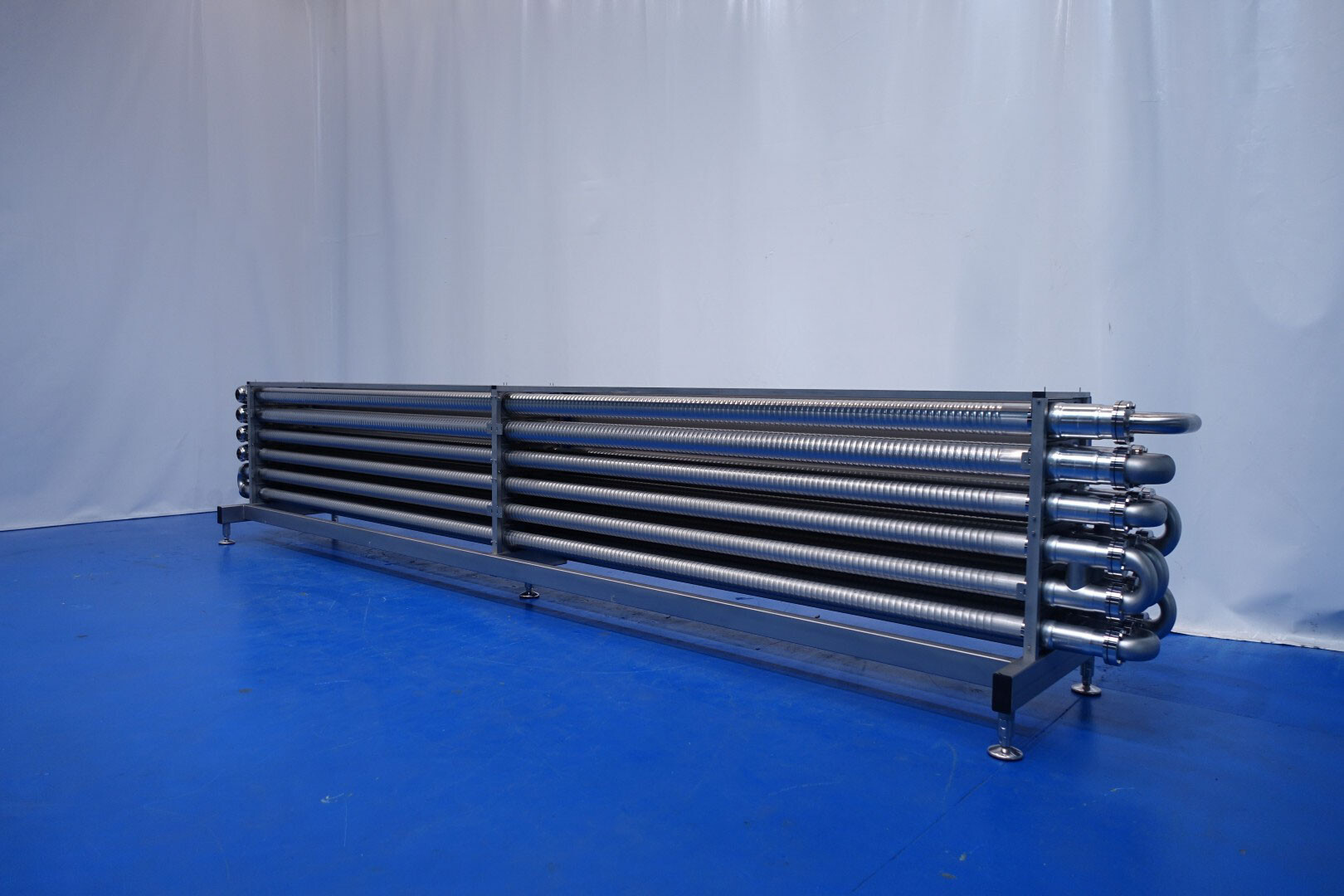

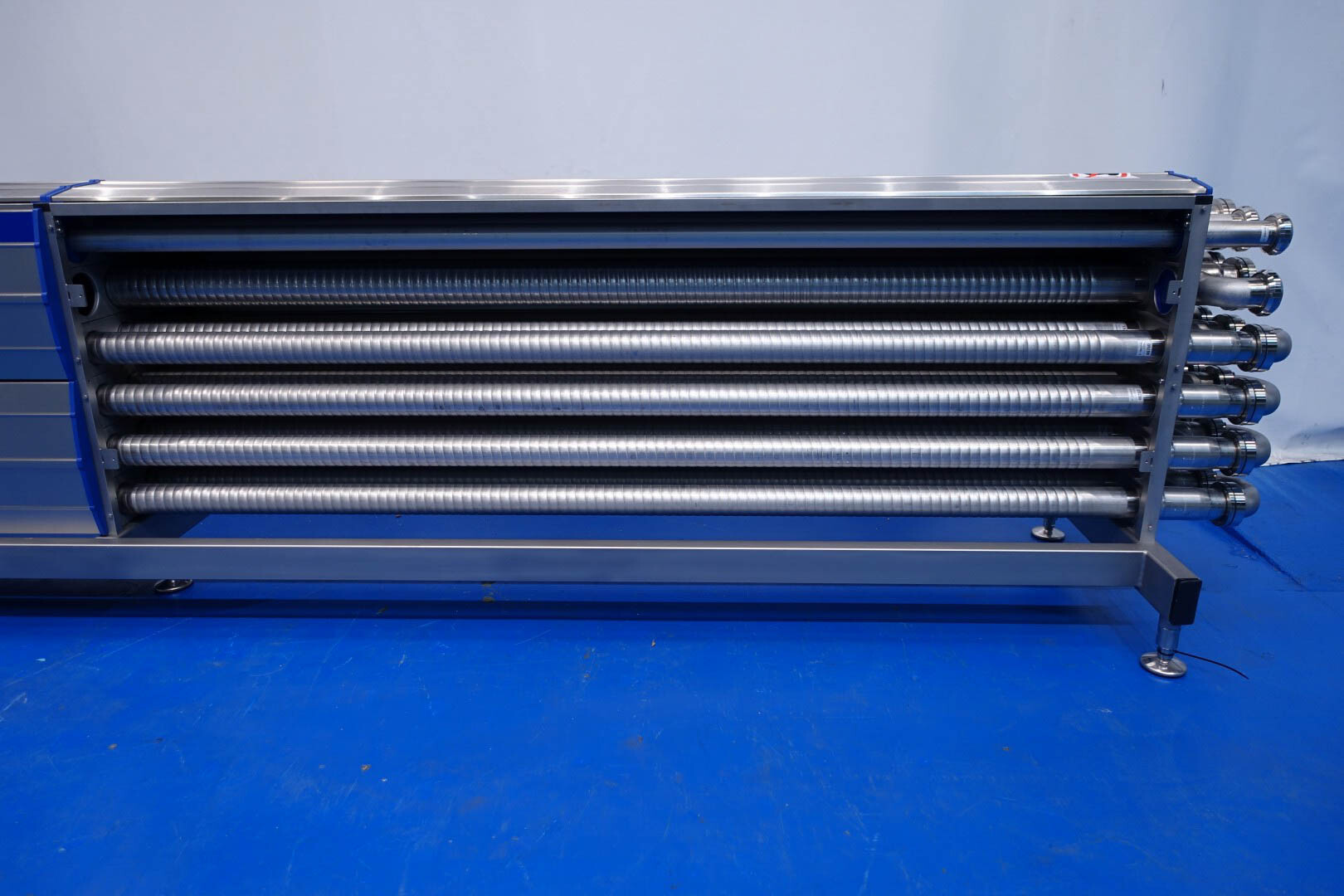

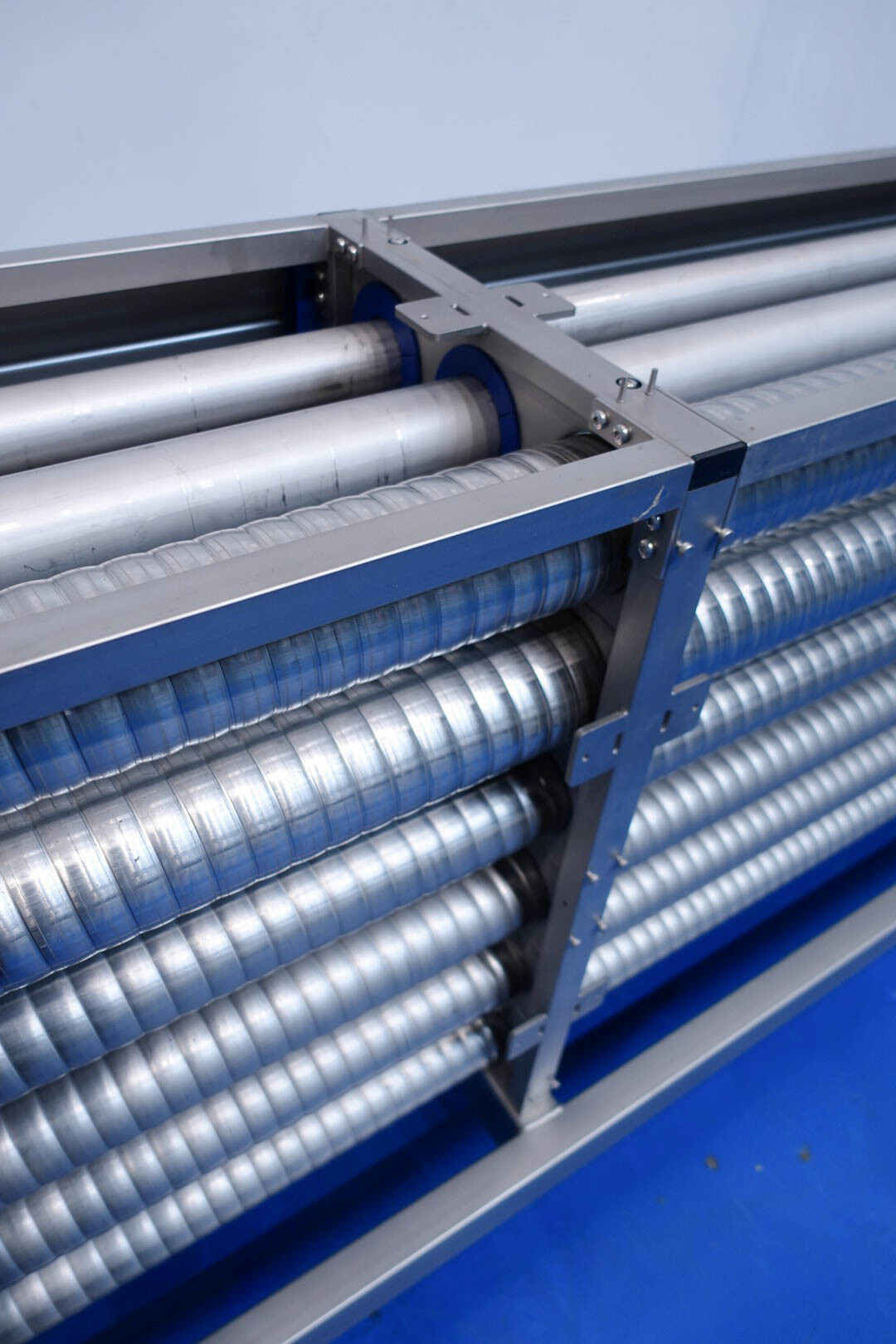

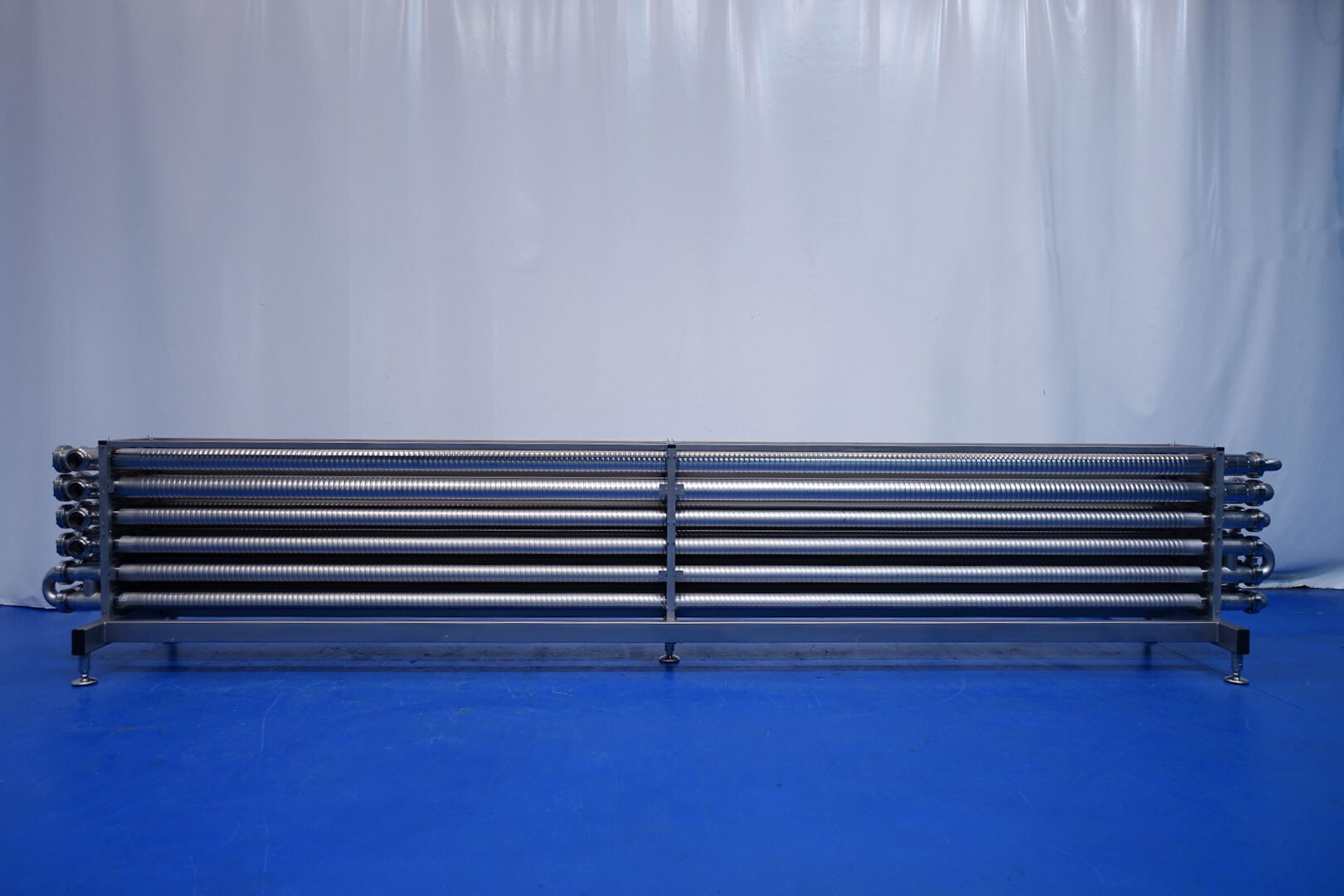

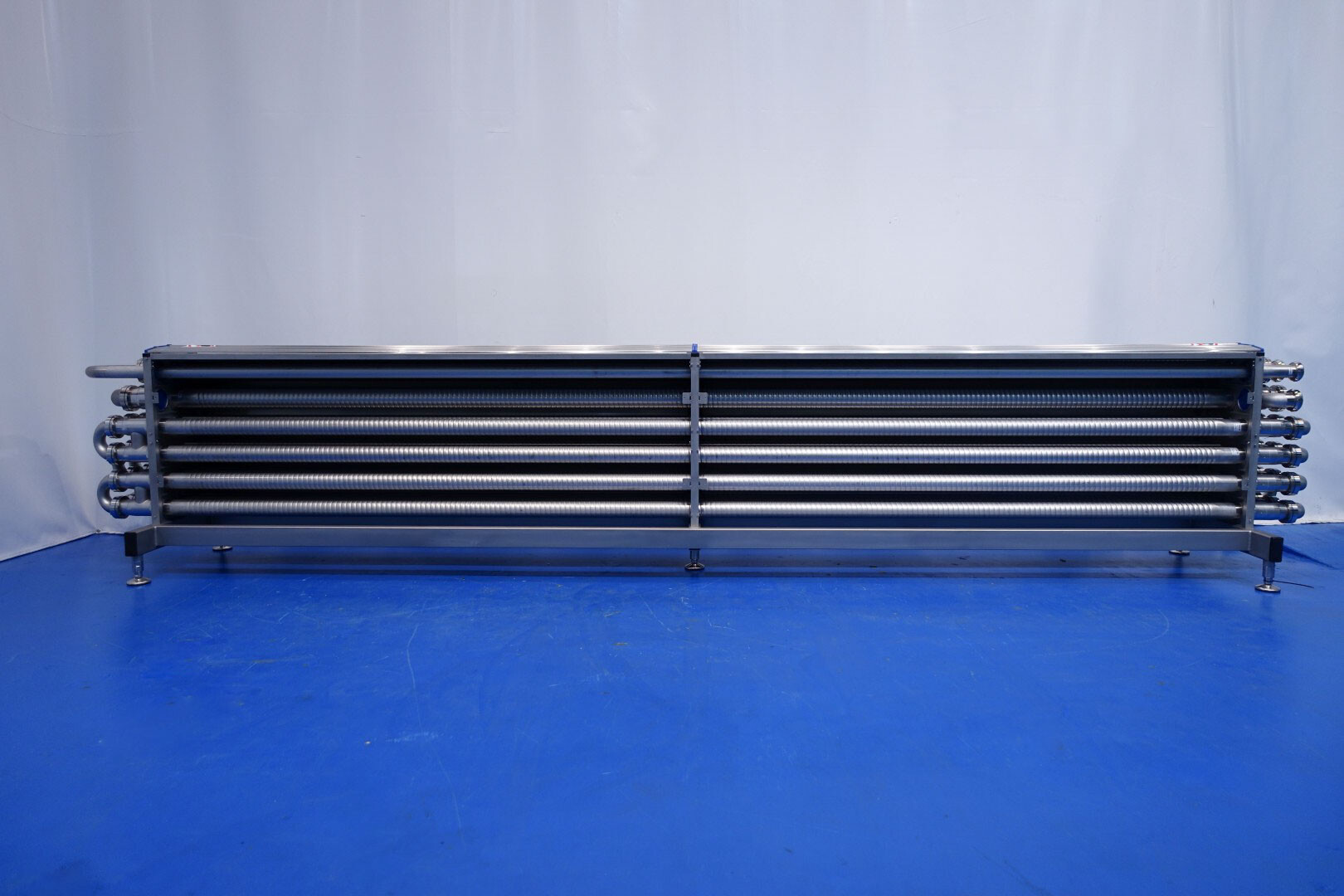

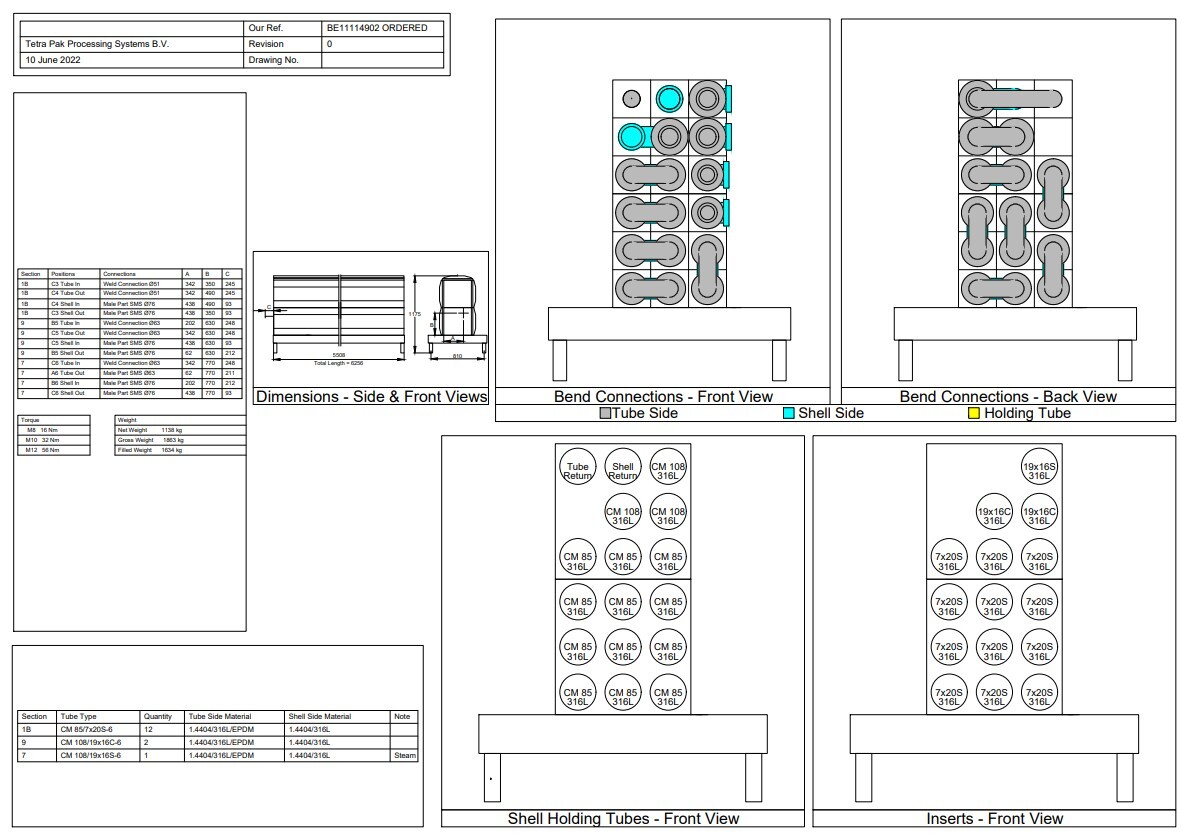

Gloednieuwe (nooit gebruikte) buizenwarmtewisselaar, sanitair (THE). Multitube voor thermische behandeling van de meeste vloeibare producten. Totaal 15 buizen (geribbeld). Configuratie in 2 secties:

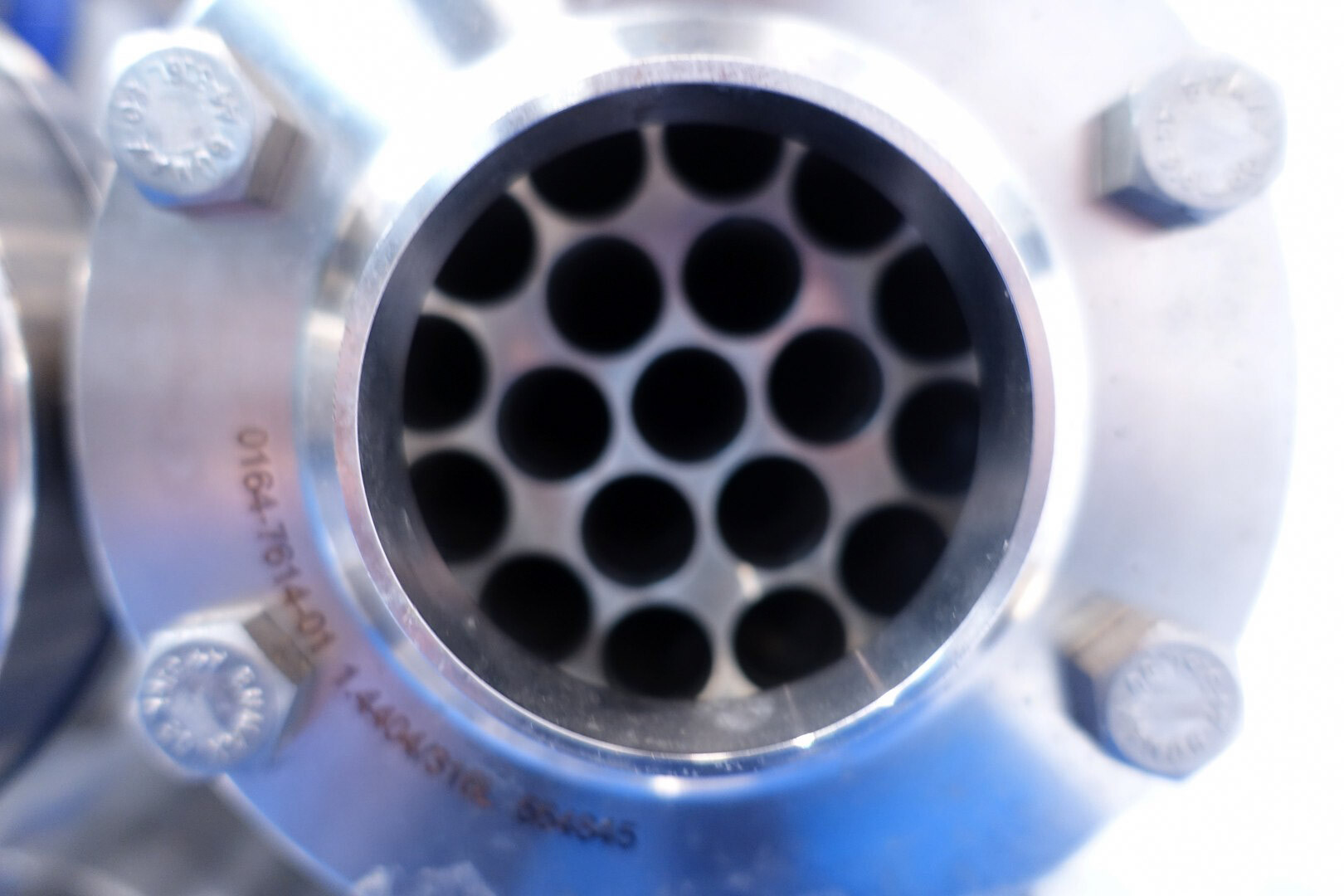

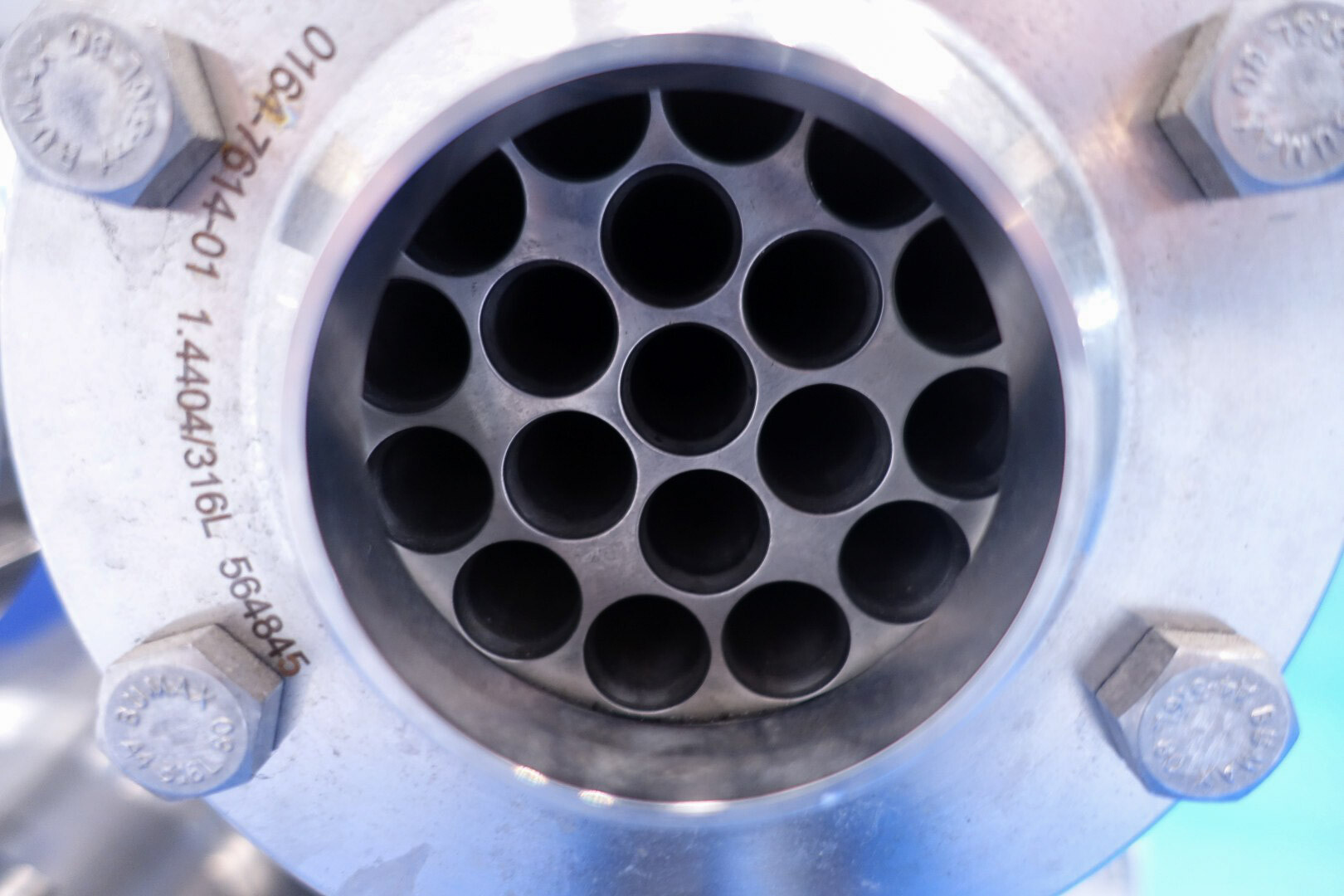

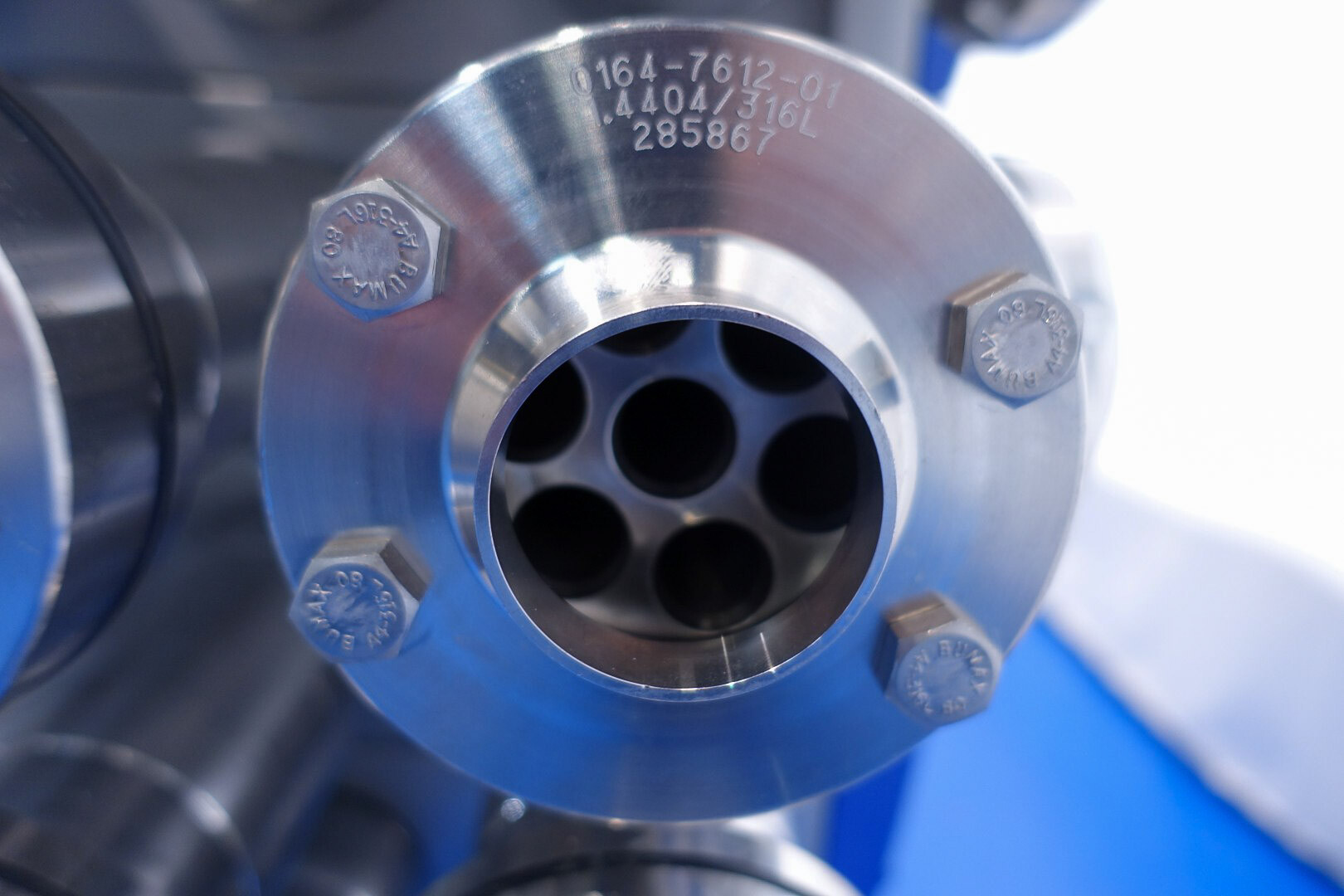

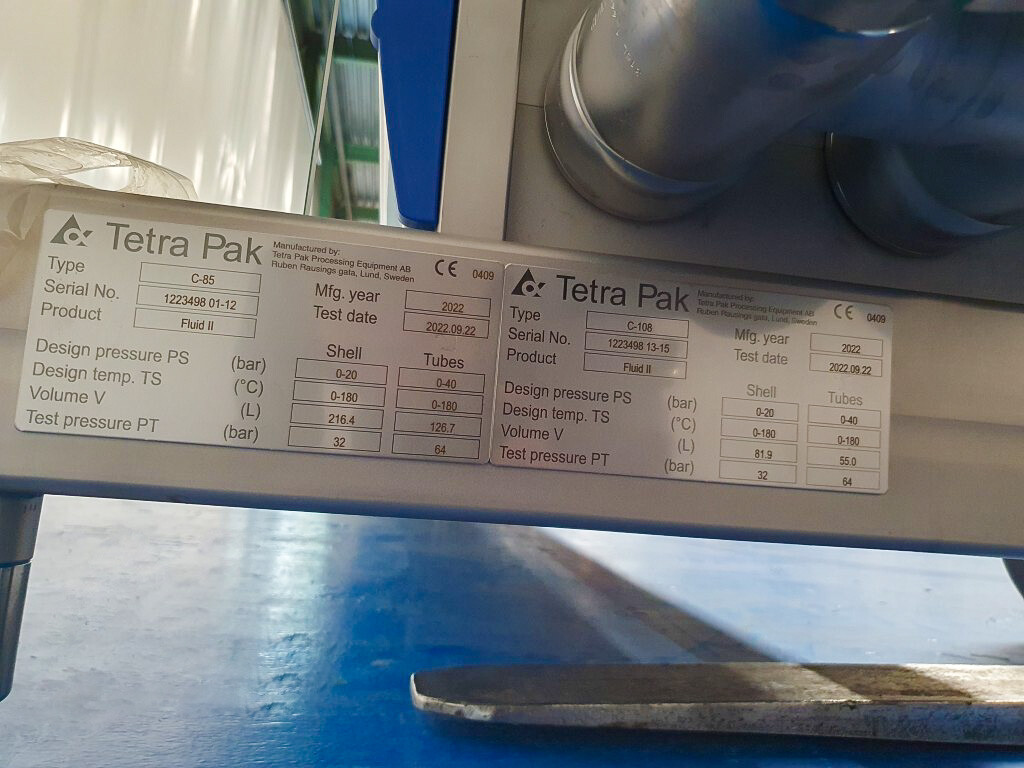

3 buizen model: CM108, Rechte uitvoering, Lengte: 6 m met buitendiameter 108 mm - binnendiameter: 100 mm - met 19 binnenbuizen met een binnendiameter van 16 mm. 5,72 m² per buis x 3 stuks = 17,18 m².

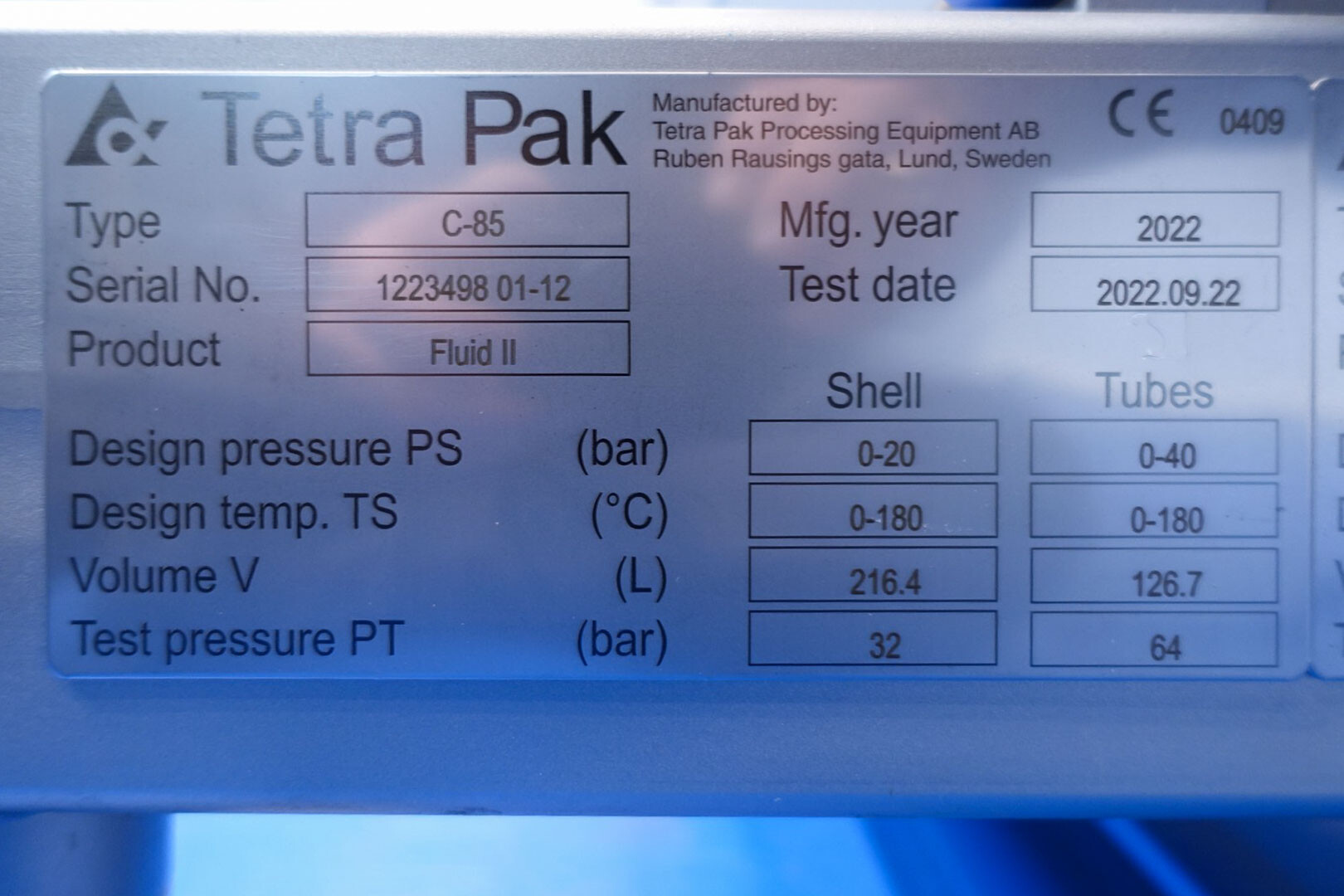

12 buizen model: CM85 met buitendiameter 85 mm - binnendiameter 77 mm - met 7 binnenbuizen met een binnendiameter van 20 mm. = 2,63 m² per buis = 31,6 m².

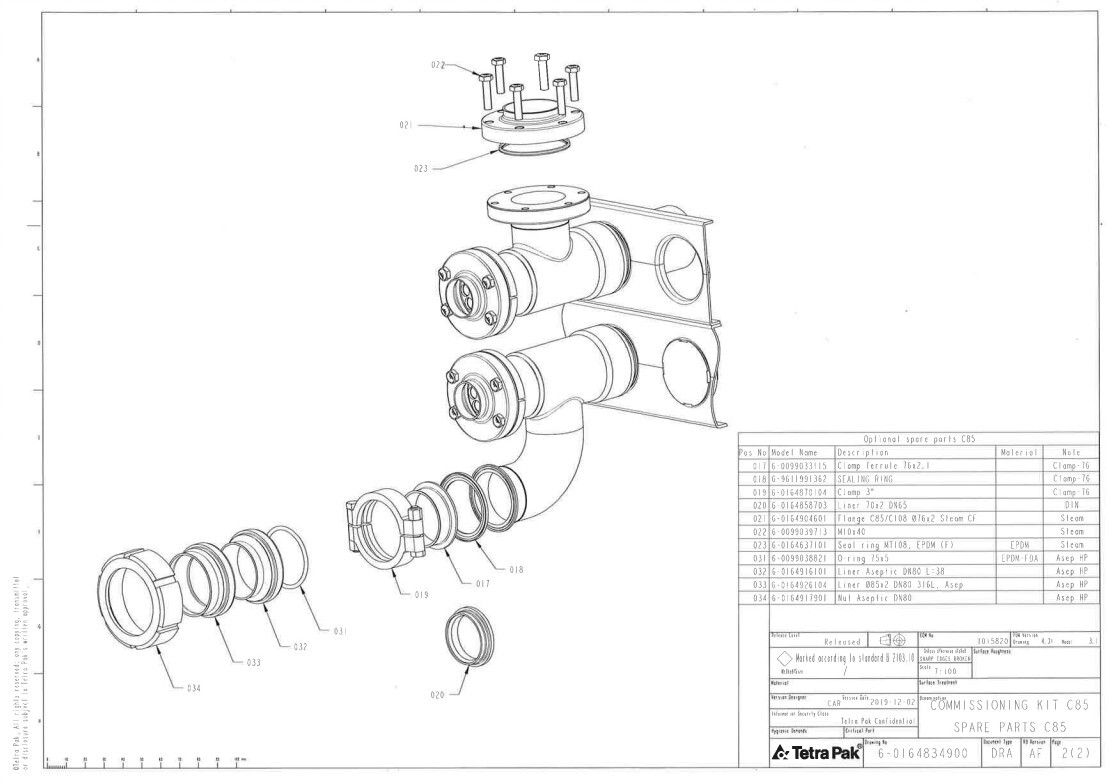

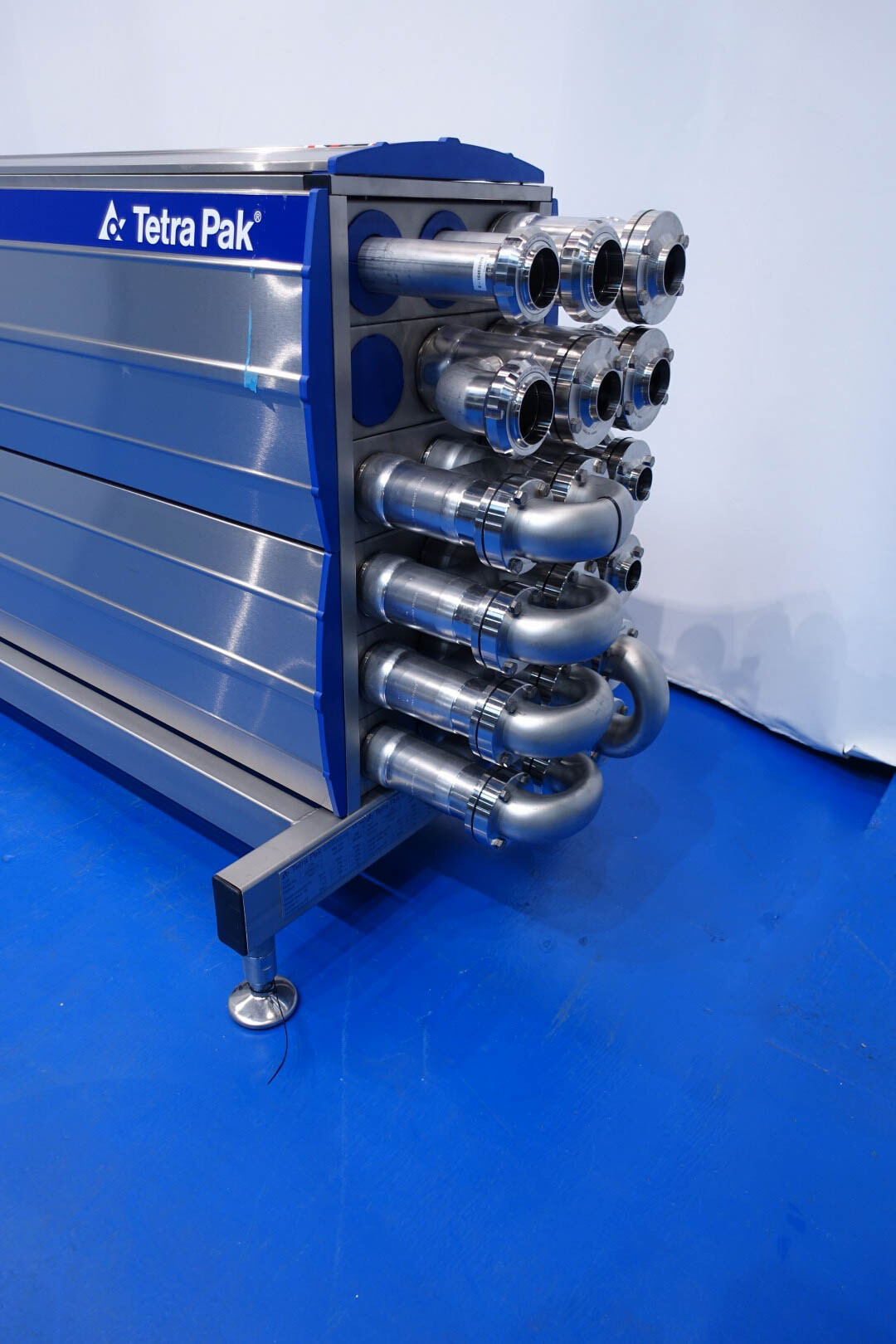

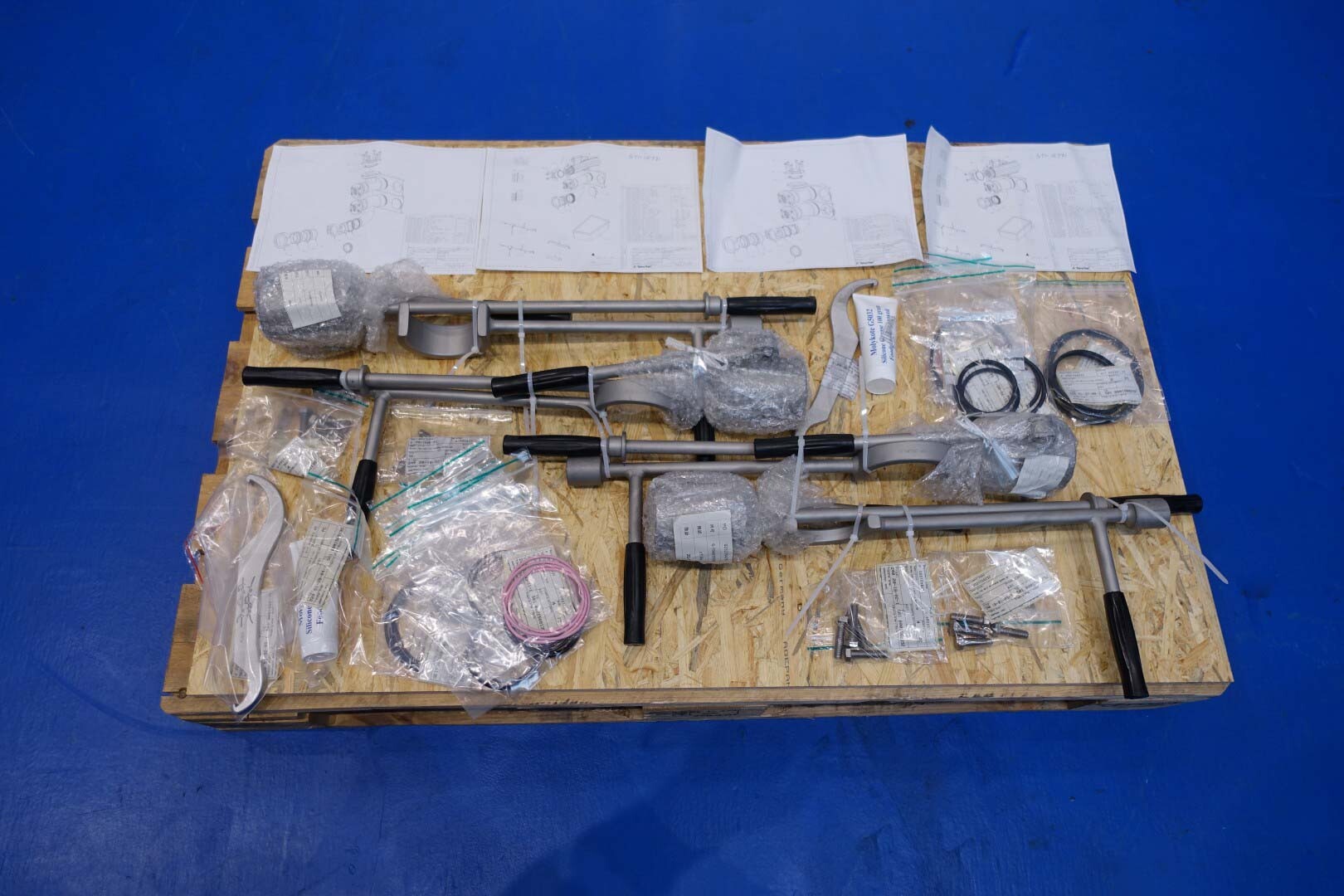

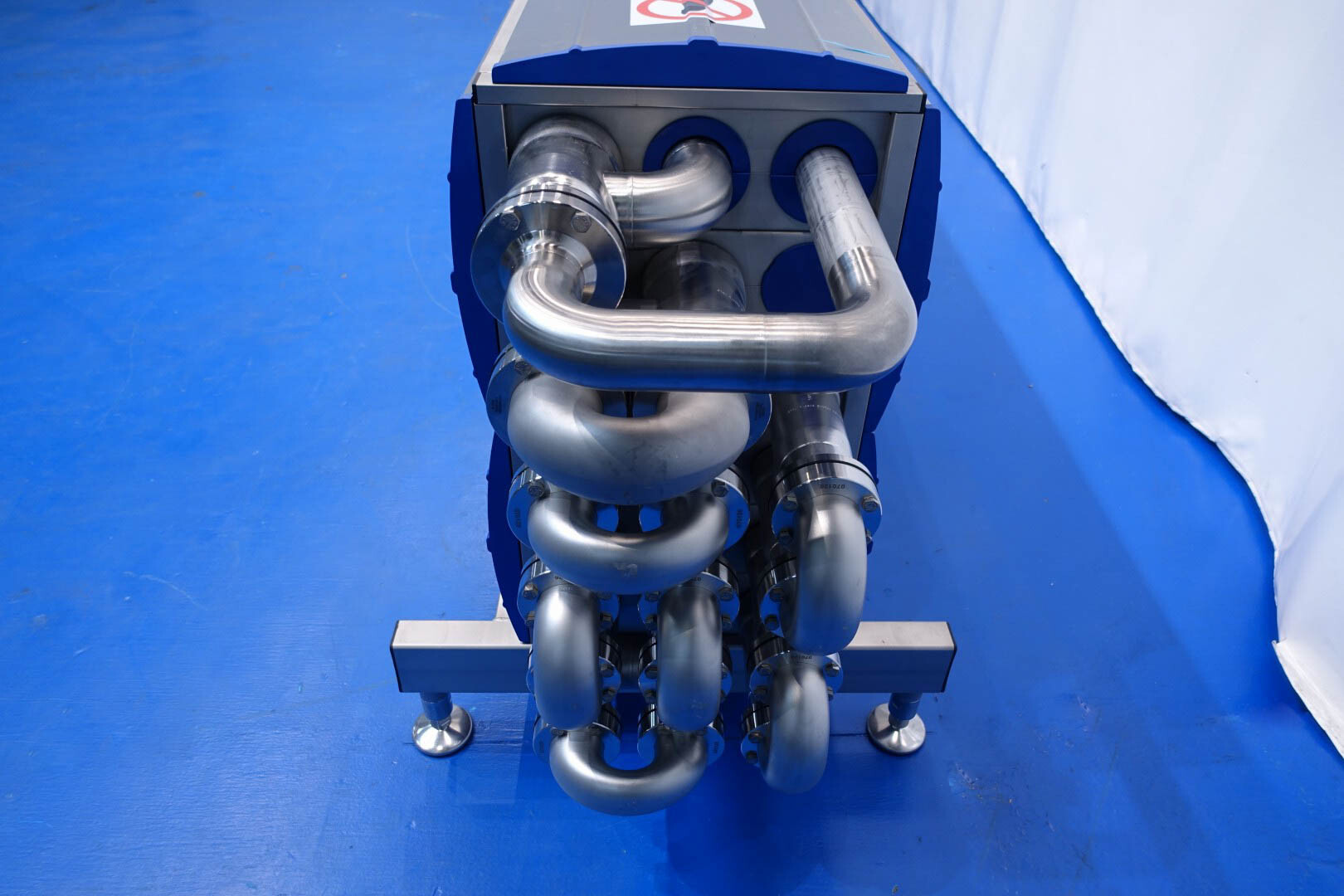

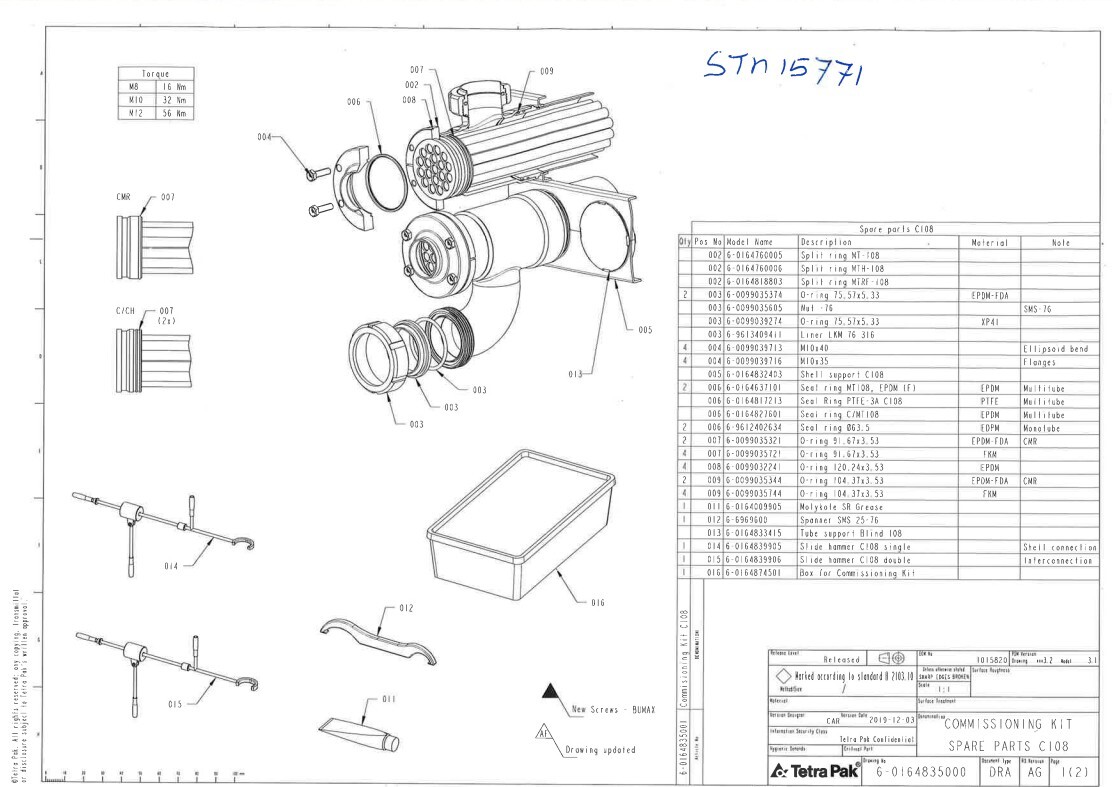

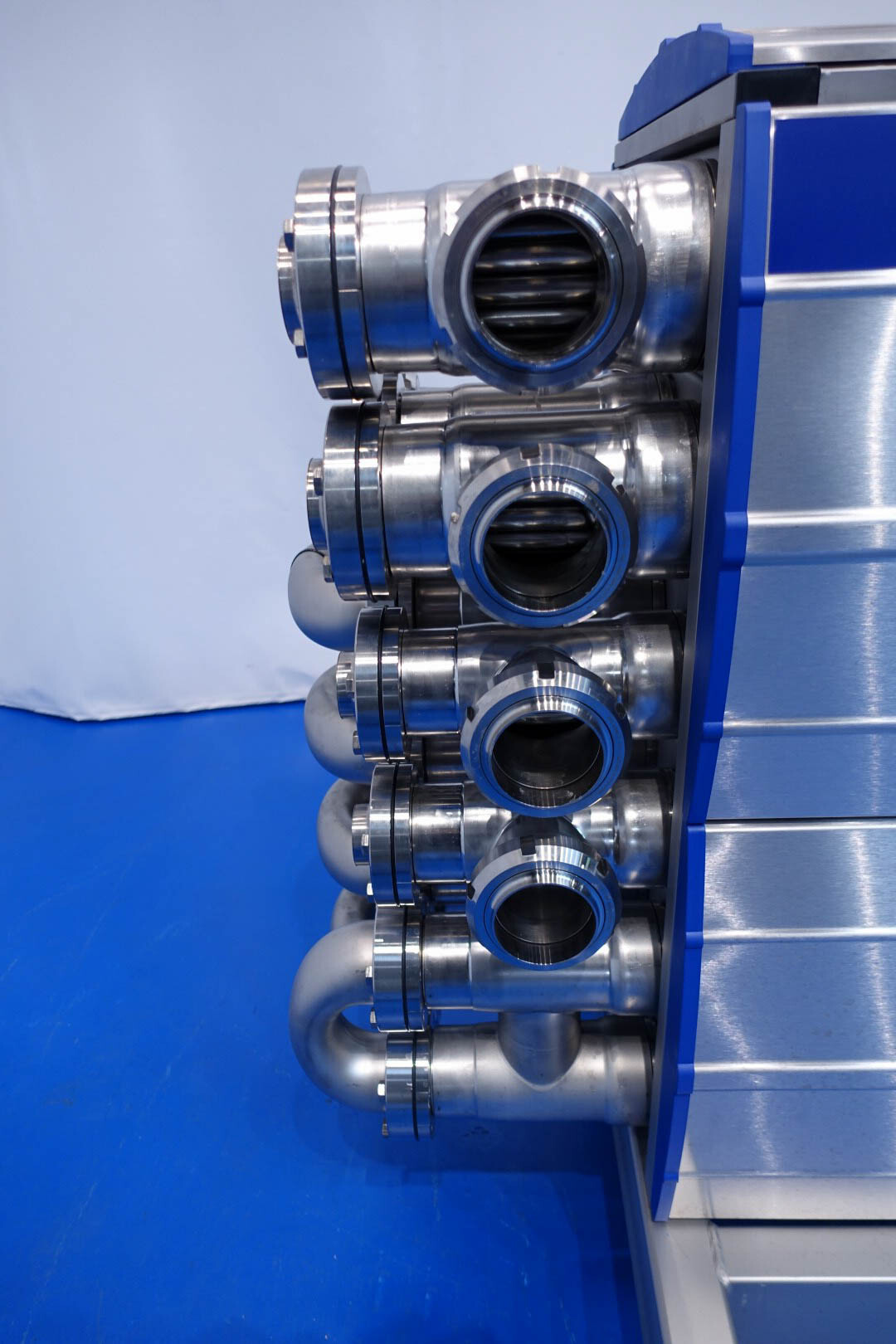

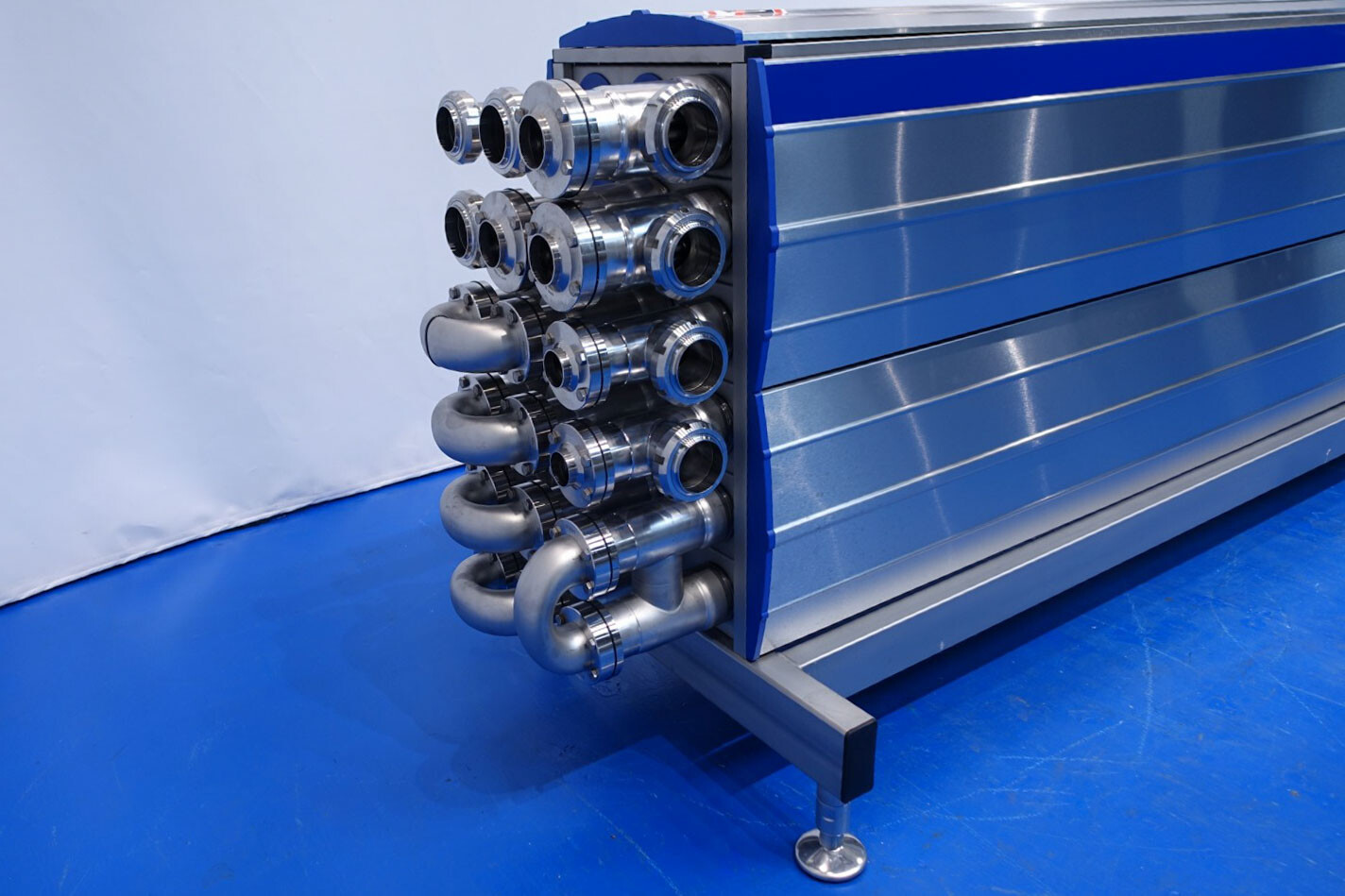

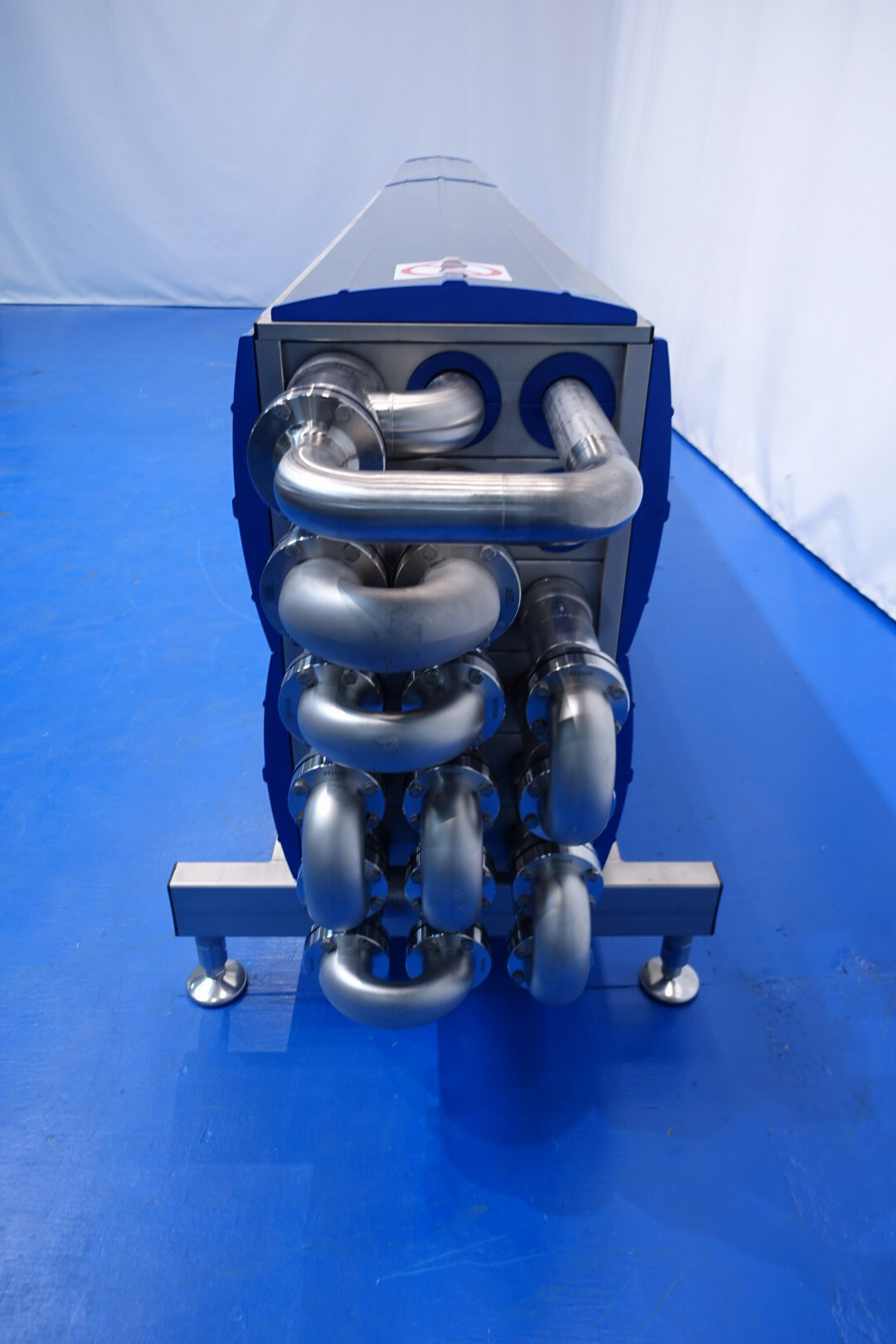

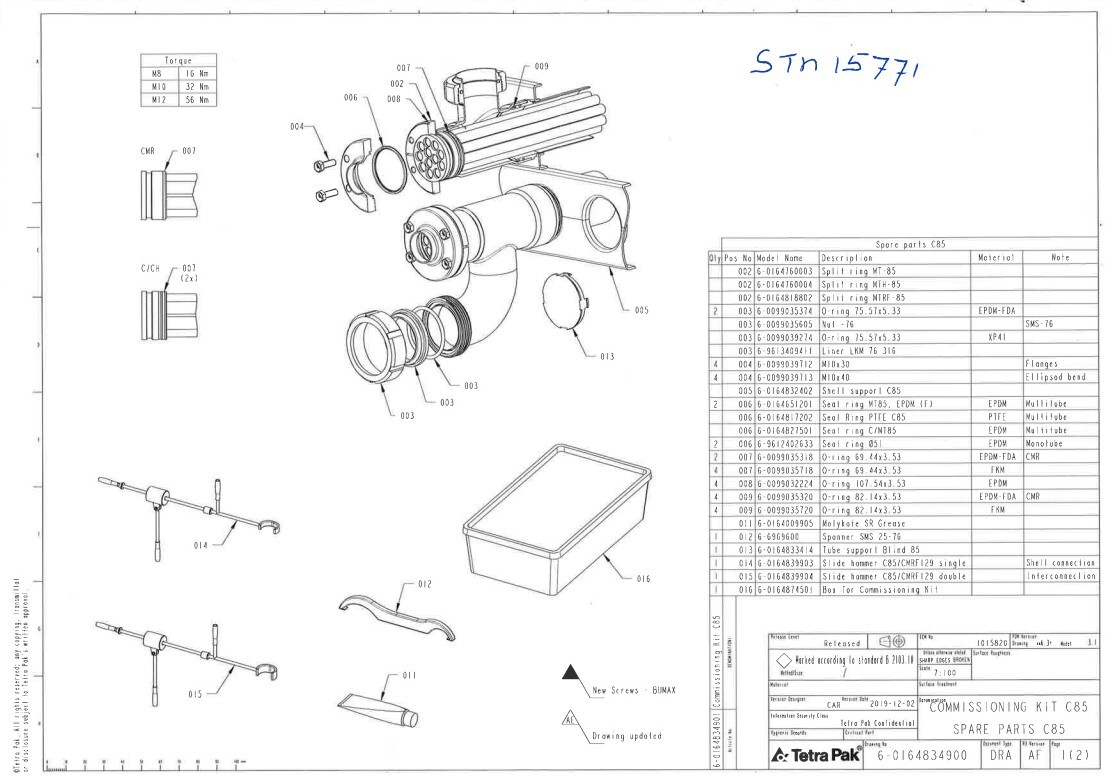

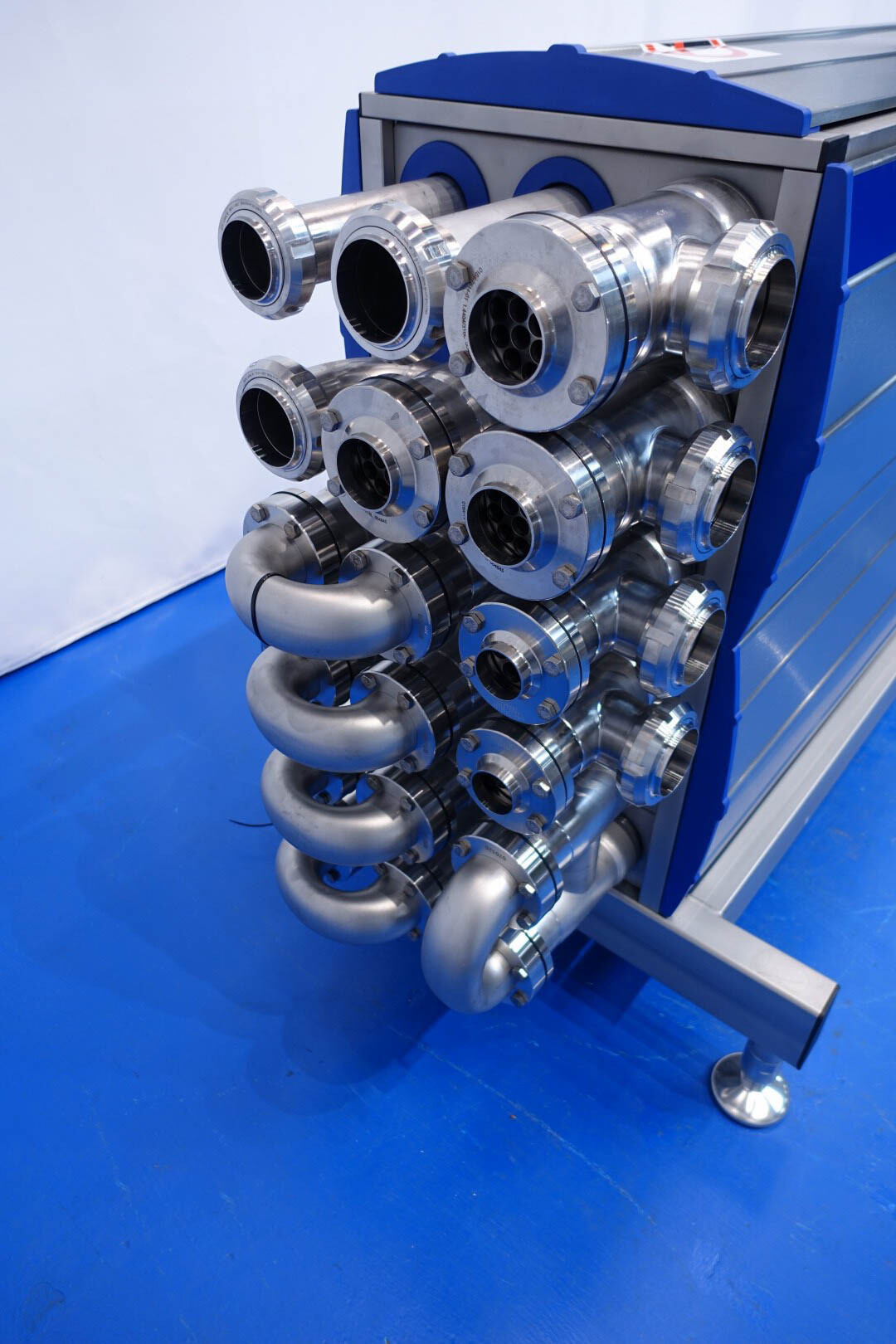

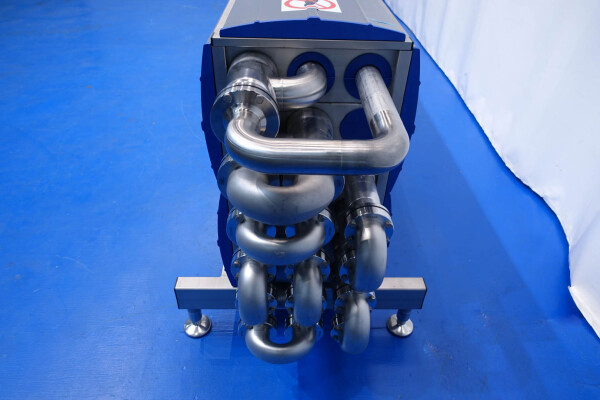

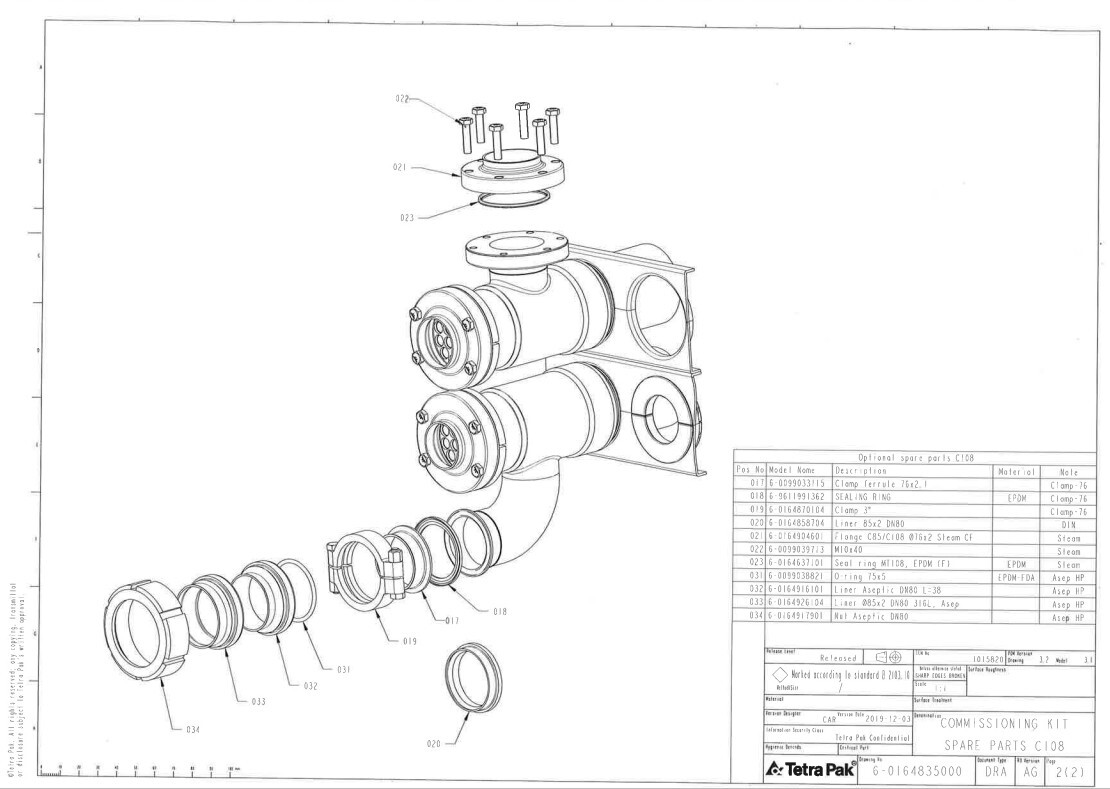

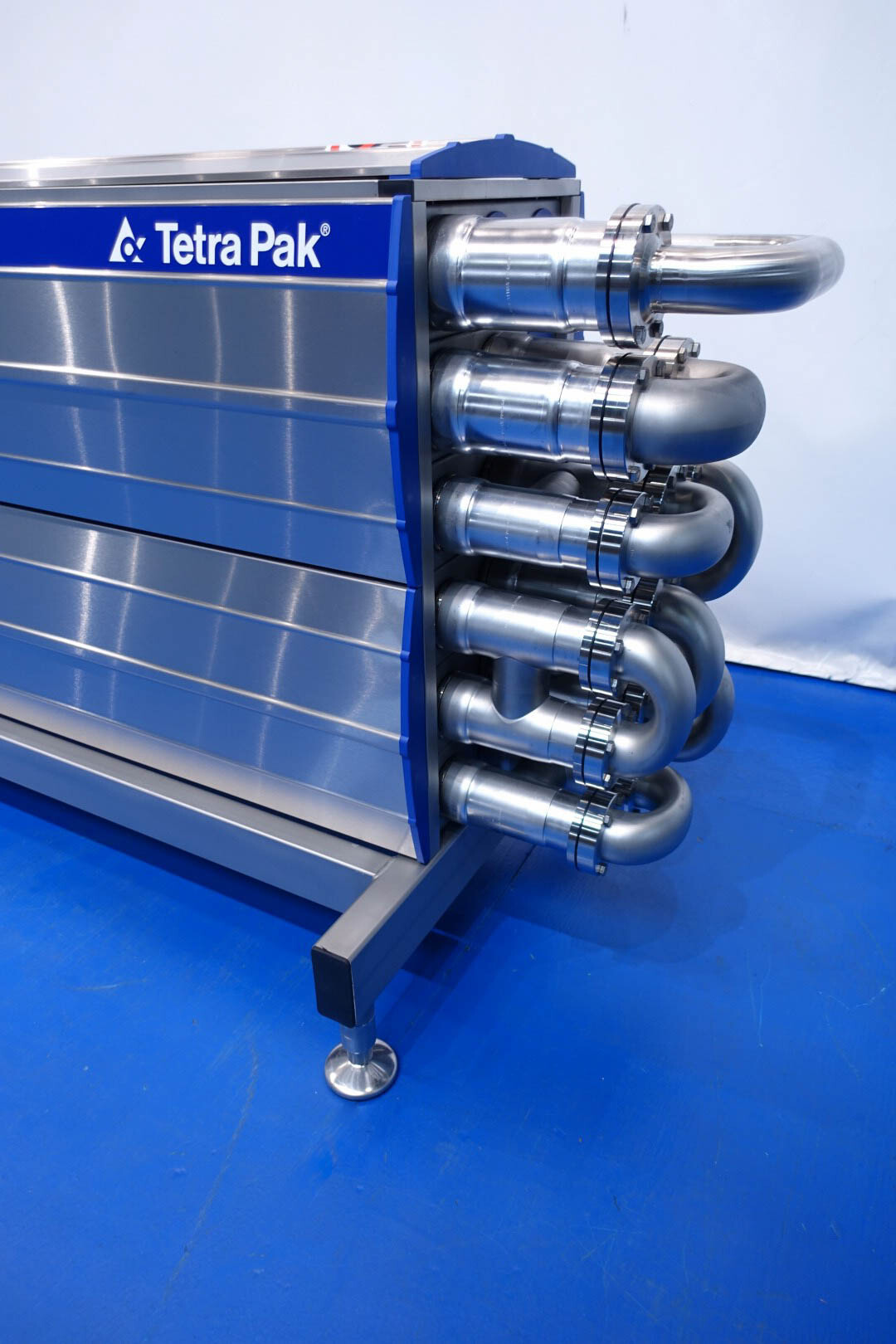

Totale capaciteit 48,78 m². Lasverbindingen product: Ø 51 en Ø 63 mm, verbindingen product: Ø 63 en Ø 76 mm SMS, inclusief bochten. Materiaal buizen: RVS 316. Gemonteerd op een roestvrijstalen frame. Mantelzijde: Circ. water/Water/Torenwater/Warm water. Verschillende thermische cycli, berekeningen beschikbaar (op aanvraag). Aanbevolen CIP-flow: 15.400 liter/uur. Voor beide typen CM85 en CM108 is een inbedrijfstelling set (met gereedschap) en een reserve-onderdelenset beschikbaar.
